Мазда 323 f предохранители

Мазда 323 f предохранители Мазда 323

Блок под капотом

Расположен в левой части моторного отсека рядом с аккумулятором.

Расположение блока в моторном отсеке

Фото – пример

Фото пример блока под капотом

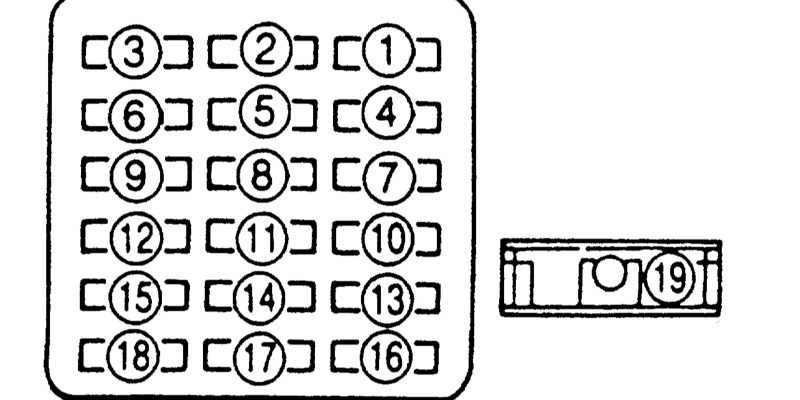

Схема предохранителей

Схема блока Вариант 2 капелла

Обозначение предохранителей

140А HEATER – Отопитель
260А ABS – Анти блокировочная тормозная система
360А IG KEY – Для защиты различных цепей
430А PTC – Дополнительный отопитель
540А GLOW – Свечи (дизель)
6Резерв
730А COOLING FAN – Электро двигатель вентилятора системы охлаждения
840А BTN – Внутреннее освещение, Электро замок двери
930А AD FAN – Дополнительный вентилятор охлаждения кондиционера
1030А INJ OR FIP – Блок управления двигателем
1110А A/C – Кондиционер
1210А ST.SIG – Сигнал стартера
1315А HORN – Сигнал
1415А HAZARD – Сигнальные лампы аварийной сигнализации
1515А TAIL – Габариты
167,5А HEAD C/U – Для защиты различных цепей
1715А FOG – Противотуманные фары
1815А FOG – Противотуманный фонарь
1915А STOP – Тормозные огни
2015А HEAD-R – Фара правая
2115А HEAD-L – Фара – левая
22Резерв
2315А HEAD HI – Фары
24100А MAIN – Главный предохранитель, для защиты всех цепей

Схема реле

Схема реле под капотом

Назначение реле

  1. Главный предохранитель
  2. Fuel pump relay – Реле топливного насоса
  3. А/С relay – Реле кондиционера
  4. Main relay – Главное реле
  5. TNS relay – Реле габаритов
  6. Horn relay – Реле сигнала
  7. Headlight relay – Реле фар
  8. Cooling fan relay – Реле вентилятора охлаждения
  9. Condenser relay – Реле конденсора кондиционера
Про мазду:  Запчасти Mazda 323 (BJ) | Мазда 323 (BJ) 1998-2003 - купить б/у автозапчасти, цены в каталоге, разборка

Блок предохранителей в моторном отсеке

Если фары или другие электрические компоненты не работают, а предохранители в салоне исправны, проверьте блок предохранителей под капотом. Если предохранитель перегорел, его необходимо заменить.

Следуй этим шагам:

  1. Выключите зажигание и все остальные переключатели.
  2. Чтобы снять крышку блока предохранителей, отцепите ее и поднимите сбоку с выступом.
  3. Если предохранитель перегорел, замените его новым с таким же номиналом.

Блок предохранителей в салоне

Если электрическая система не работает, сначала проверьте предохранители на стороне водителя.

  1. Выключите зажигание и другие переключатели.
  2. Откройте панель предохранителей.
  3. Вытяните предохранитель прямо с помощью съемника предохранителя, расположенного на панели предохранителей.
  4. Осмотрите его и замените, если он взорван.
  5. Вставьте новый предохранитель того же номинала и убедитесь, что он плотно вставлен.

Блоки под капотом

Устанавливается в левой части моторного отсека рядом с аккумулятором.

В моторном отсеке

Место размещения блока предохранителей в подкапотном пространстве автомобиля
Находится в левой части подкапотного пространства около АКБ.Мазда 323 f предохранители
Общий вид блока предохранителей.

Вариант 1

Обозначение

Вариант 2

Фото — схема

Коробка предохранителей в двигательном отсеке

А*Потребитель
130система впрыска топлива
230аварийная сигнализация
380основной предохранитель
460аварийная сигнализация, внутреннее освещение, центральное запорное устройство, стоп-сигналы и задние габаритные огни, генератор
560антиблокировочная система
630вентилятор
720вентилятор кондиционера
810стоп-сигналы
910прибор управления двигателя
1030мотор регулировки фар (только хетчбек)

* — А = ампер

Мазда 323 f ba предохранители и реле

Mazda 323 пятого поколения производилась в 1994, 1995, 1996, 1997, 1998, 1999 и 2000 году как с бензиновыми так и дизельными двигателями. Данная модель известна под названиями Мазда 323 f, Мазда 323 ba, Мазда 323 bh. В данной публикации мы подробно рассмотрим блоки с предохранителями и реле Мазда 323 f ba со схемами и назначением их элементов. Выделим предохранитель прикуривателя.

Про мазду:  Tест-драйв Mazda 323 1996 — Mazda 323 «Мазда» с огоньком. Тест-драйвы на Колёсах

Сверяйте назначение со своими схемами на защитной крышке блока. Возможно различное исполнение блоков предохранителей и реле.

Мазда фамилия предохранители и реле

Mazda Familia bj — восьмое поколение модельного ряда фамилия. Выпускалась в 1997, 1998, 1999, 2000, 2001, 2002 и 2003 году. За это время модель прошла рестайлинг. В данной публикации вы найдете описание предохранителей и реле Мазда Фамилия со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.

Количество элементов в блоках может отличатся от представленного и зависит года выпуска и уровня оснащения. Сверяйтесь со своими схемами.

Проверка и замена предохранителей

Электрическая система вашего автомобиля защищена от перегрузки предохранителями. Если какие-либо фары, аксессуары или элементы управления в автомобиле не работают, проверьте соответствующее устройство защиты цепи. Если плавкий предохранитель перегорел, внутренний элемент расплавится.

В случае, если у вас нет запасных предохранителей, возьмите предохранитель такого же номинала из цепи, не необходимой для работы автомобиля, такой как цепь ЗЕРКАЛА, РАДИО или СИГАРЫ.

Если тот же предохранитель снова перегорит, не используйте эту систему и как можно скорее обратитесь к официальному дилеру Mazda.

Ремонт мазда 323 : расположение предохранителей mazda 323

Расположение предохранителей

Расположение предохранителей может отличаться в зависимости от модели. Расположение предохранителей отражено на крышке коробки предохранителей, а также в руководстве по эксплуатации автомобиля.

 С 9/85 по 9/89г. вып.

Предохранители находятся в коробке в левом отсеке для ног.

Расположение предохранителей

 Расположение предохранителей Mazda 323

* — только на автомобилях с полным приводом

С 10/89 г. вып.

Основные предохранители расположены в коробке в двигательном отсеке перед кожухом левой амортизационной стойки.

Расположение предохранителей

Про мазду:  Прототип новой Mazda6 покажут в Токио: Новости — Motor

 Расположение предохранителей Mazda 323

А*Потребитель
a15омыватель заднего стекла, насос омывателя
b10звуковой сигнал
c10внутреннее освещение, освещение багажника
d15управление двигателя
e15радиоприемник, часы, прикуриватель, электрические зеркала
f30центральное запорное устройство
g10задний правый габаритный огонь
Н30электрические стеклоподъемники
i15приборы, фонари заднего хода, указатели поворота
j20стеклоочиститель, насос омывателя
k15обогреватель сидений
l15задний левый габаритный огонь, стояночный свет, освещение приборов, освещение номерного знака
m15люк
n10антиблокировочная система (abs)
o15свет для движения днем
p30омыватель фар
q30вентилятор отопителя
r10левый ближний свет
s10правый ближний свет
t10левый дальний свет
u10правый дальний свет
v10задние противотуманные фонари
w10антиблокировочная система
x30обогреватель заднего стекла

* — А = амперы

Коробка предохранителей в двигательном отсеке

 Расположение предохранителей Mazda 323

* — А = ампер

С 10/89 г. вып.

Предохранители находятся в коробке в левом отсеке для ног.

Основные предохранители расположены в коробке в двигательном отсеке перед кожухом левой амортизационной стойки.

С 9/85 по 9/89г. вып.

Предохранители находятся в коробке в левом отсеке для ног.

Основные предохранители располагаются в коробке в двигательном отсеке, перед левым кожухом амортизационной стойки.
