Артикулы
Для смены ремня генератора на Мазда 3 БК с мотором 1.6 в качестве оригинала используется артикул ZJ0115909A9F и ZJ0115909A. Запасная часть производства фирмы Mazda со следующими характеристиками:
- длина – 2022 мм;
- число ребер – 6 шт.
Также можно воспользоваться аналоговыми вариантами для Mazda 3 BK следующих фирм:
- PATRON – 6PK2022;
- DAYCO – 6PK2022;
- BLUE PRINT – AD06R2022;
- STELLOX – 06-02022-SX;
- JD – 6PK2022.
Далее представлены артикулы оригинальных запасных частей для Mazda 3 с мотором 2.0:
- LF50-15-908A – приводной ремень кондиционера;
- LF50-15-909A – ремень генератора и помпы;
- LF50-15-980B – натяжное устройство;
- Z601-15-940 – ролик натяжителя.
Менять ролики в сборе на новые, смысла нет, поэтому вот артикул подшипников для роликов FAG 6203.2RSR. Выпрессовываются они просто.
Замена ремня генератора мазда 3
Для замены ремня генератора Мазда 3 БК потребуется ключ и торцевая головка на четырнадцать. Работы выполняются в следующем порядке:
- Накидывается ключ на фиксирующий болт, и отжимается натяжной ролик. Затем обводной ремень скидывается с ролика.
- Ременной привод Mazda 3 BK снимается со шкивов вращения вспомогательного оборудования и вытаскивается из моторного отсека.
- Обратный монтаж запасного элемента ведется в обратной последовательности;
При возникновении необходимости в смене натяжного устройства, следует выкрутить два фиксирующих болта, а затем снять его. В момент обратного монтажа необходимо предварительно нанести на резьбу болтов анаэробный фиксатор.
В случае износа промежуточного ролика Мазда 3 потребуется (установка ведется в обратном порядке):
- открутить гайку фиксации;
- снять шайбу;
- извлечь ролик, а при необходимости и втулку подшипника.
Замена ремня двигателя 2.0
Замена ремня генератора Мазда 3 2.0 проводится по похожей схеме:
- Поднимаем автомобиль на подъемник или устанавливаем на смотровую канаву.
- Снимаем правое переднее колесо.
- Производим демонтаж защиты картера и правого грязезащитного щитка.
- Снимаем кожух компрессора кондиционера. Для этого торцовым ключом на 12 отворачиваем гайки крепления.
- Ослабляем крепление компрессора кондиционера.
- Проворачивая верхний шкив, снимаем ремень кондиционера.
- Снимаем ремень привода генератора и насоса системы.
- Сборку проводим в обратном порядке.
ВАЖНО! При замене ремня генератора Мазда 3 2.0 рекомендуется заменить ремень привода компрессора кондиционера.
Автомобильные гиганты сегодня выпускают автомобили, оборудованные системами ЭБУ. Эти электронные блоки управления при помощи датчиков…
Выбирая автомобиль, будущий владелец, вполне резонно анализирует всю информацию, касающуюся интересующего транспортного средства. Сегодня благодаря…
Mazda MPV — автомобиль японского производства, рассчитанный на 7 посадочных мест. В некоторых азиатских странах модель…
Источник
Когда менять
Приводной ремень вспомогательного оборудования Мазда 3 обладает ресурсом в пределах от пятидесяти до шестидесяти тысяч километров пробега. Как правило, строгих регламентов по периодичности замены не предусмотрено. Поэтому приводной элемент генератора меняется по мере необходимости, но с рекомендованной проверкой натяжения каждые 10000 км пробега или раз в шесть месяцев.
Факторы указывающие на необходимость замены ремня генератора Mazda 3:
- понижение производительности генератора – определяется по показаниям выдаваемого напряжения;
- посторонние шумы, скрипы, скрежеты со стороны привода в момент пуска и увеличения оборотов ДВС Мазда 3.
При наличии посторонних шумов необходимо проверить весь узел обводного привода. Наличие свиста высокой частоты, скрежета свидетельствует о не правильном монтаже или деформировании какого-либо шкива. Также скрежет может быть обусловлен поломкой подшипника или натяжного механизма Mazda 3.
Шум низкой частоты указывает на необходимость чистки шкивов. При отчётливом гуле, следует проверить целостность подшипника. А повышенная вибрация, провоцируется поломкой натяжителя или шкива Мазда 3. Поэтому перед монтажом нового приводного элемента потребуется проверить состояние всех узлов привода.
Состояние непосредственно ремешка генератора Mazda 3 оценивается визуально, посредством ручного прокручивания коленвала и осмотра всей длины изделия. Не должно отмечаться расслоений и глубоких трещин, в частности формирующихся в продольном направлении по отношению к параллельным внутренним рёбрам приводного элемента.
Допускается дальнейшая эксплуатация обводного привода Мазда 3 при наличии следующих дефектов:
- небольшие поперечные трещины на внутренних рёбрах;
- вырывание частей двух или нескольких параллельных ребер в промежутке до 13 мм.
Также контролируется натяг ремня, путем прикладывания усилия в 10 кг*с на его центр между осями шкивов. Показатель прогиба должен составлять около шести миллиметров, при расстоянии между шкивами до 300 мм. При большей длине, допускается прогиб в 10 мм.
Чрезмерное натяжение увеличивает нагрузку на ремень, подшипник генератора Mazda 3 и подшипники других узлов.
Мазда 3 замена приводного ремня вспомогательных агрегатов на двигателе 1.6 литра. фото и видео инструкция
На ремонте у нас находится автомобиль Мазда 3 (Mazda 3) с двигателем 1.6 литра, на котором необходимо будет заменить приводной ремень вспомогательных агрегатов. Покажем вам наглядную фото и видео инструкцию как всё сделать своими руками.

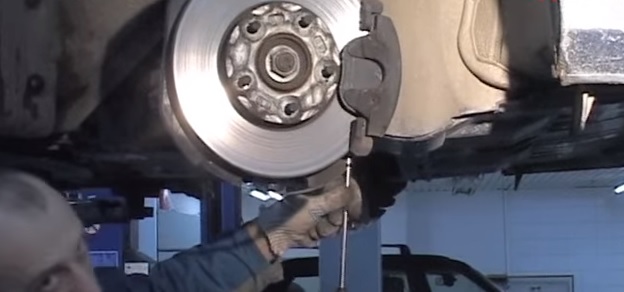

Для начала нам необходимо снять правое переднее колесо. Снизу автомобиля головкой на 10 отворачиваем два болта крепления правого брызговика к грязизащитному щитку силового агрегата:
Этой же головкой откручиваем 2 болта верхней части брызговика:
Плоской отвёрткой поддеваем сердечник пистона крепления брызговика, извлекаем пистон и демонтируем брызговик. В номер индикаторная стрелка натяжителя должна совпадать с правой меткой подвижной части натяжителя:
По мере продвижения стрелки к левой метки натяжение ремня ослабевает:
При совпадении стрелки с левой меткой необходимо выполнить замену ремня. Накидным ключом на 14 с длинной рукояткой взводим натяжной ролик по часовой стрелке за головку его болта, сжимая пружину и снимая старый ремень с шкива коленчатого вала двигателя, роликов и шкивов вспомогательных агрегатов:
Распределяем новый ремень по шкивам и роликам в соответствии со схемой.
Затем мы взводим натяжной ролик и удерживая ключ левой рукой, правой рукой завершаем окончательную «укладку» ремня. Со шкива коленвала ремень идёт вправо на шкив компрессора кондиционера, далее вверх на шкив генератора, далее влево через промежуточный ролик на шкив насоса ГУРа, затем вниз на натяжной ролик автоматического натяжителя и вправо вверх на шкив водяного насоса. Вращая шкив коленвала проверяем правильность укладки ремня по его ручьям, а также по ручьям роликов и шкивов вспомогательных агрегатов, вращение при этом должно быть свободным. Далее собираем всё в обратной последовательности.
Видео замена приводного ремня вспомогательных агрегатов в Мазда 3 1.6:
Резервное видео как заменить приводной ремень вспомогательных агрегатов на Мазда 3 1.6:
Меняем ремень генератора мазда 3 (bk и bl)
Помимо АКБ важный узел в электрической части Мазда 3 — генератор. Его работа обеспечивается вращением от обводного привода навесного оборудования. Ремень генератора Мазда 3 требует периодически осматривать и менять, чтобы исключить внезапную поломку.
Периодичность замены приводных ремней
В соответствие с регламентом ТО каждые 15000 км необходимо производить проверку натяжения и контроль состояния приводных ремней.
Замена ремня генератора Мазда 3 проводится, если он имеет трещины, потёртости или надрывы. А также при появлении признаков растяжения ремня: сильный визг при резком нажатии педали акселератора, включении различных энергопотребителей или кондиционера, вращении рулевого колеса.
Приводной ремень мазда 3 бк
Натяжение приводного ремня вспомогательных механизмов Мазда 3 БК оказывает прямое влияние на их функционирование. При недостаточном натяге образуются следующие проблемы:
- снижается напряжение на выводах генератора – приводит к чрезмерному разряду АКБ, а в случае соскальзывания ремня генератора к полному разряду;
- ухудшается циркуляция смазки в контуре гидравлического усилителя рулевого колеса – сопровождается снижением ресурса насоса ГУРа и рулевой рейки из-за повышенного усилия на руль;
- недостаточный проток антифриза в системе охлаждения силового агрегата – отмечается перегревом ДВС из-за проскальзывания ремня на шкиве помпы Mazda 3 BK.
- На силовом агрегате Mazda 3 BK используется автоматическое натяжное устройство.
Проверка
Для проверки натяга обводного ремня вспомогательного оборудования Мазда 3 БК выполняются следующие операции:
- Демонтируется подкрылок со стороны правого переднего колеса.
- Контролируется совпадение меток на натяжном устройстве приводного ремня навесного оборудования Mazda 3 BK и кронштейне натяжителя. В случае наблюдения совпадения крайних меток потребуется выполнить замену приводного ремешка Мазда 3.
Также оценить состояние приводного элемента можно после демонтажа с силового агрегата. Смена потребуется при обнаружении расслоений и трещин. Еще одним признаком изношенности является треугольная форма ребер в поперечном сечении на рабочей поверхности ремня. Нормальной считается трапециевидная форма.
Ремень генератора мазда 3: проверка и замена своими руками
Ремень генератора Мазда 3 с двигателем 1,6 л представляет собой один общий ремень вспомогательных агрегатов, осуществляющий привод генератора, помпы, насоса гидроусилителя руля и компрессора кондиционера при его наличии.
На двигателе 2,0 л применяется ремень генератора Мазда 3, приводящий и насос системы охлаждения.
