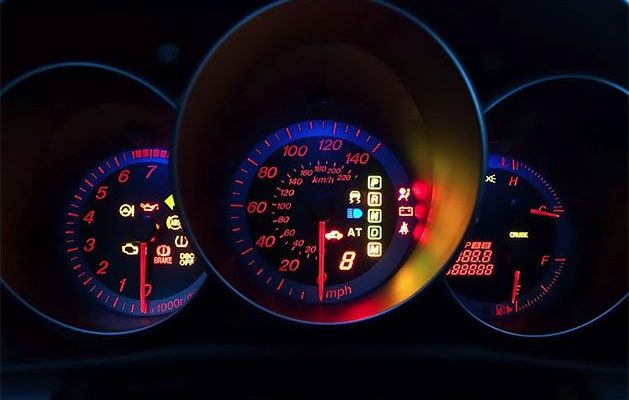

Расшифровка индикаторов приборной панели Mazda 626 3 поколение

Mazda 3: приборная панель и индикаторы, измерительные приборы и указатели

Знаки на панели бм

Последняя версия 2022 года уже обновилась кардинально. Здесь имеется только стрелочный спидометр, тахометр и другие приборы выполнены в цифровом формате. Лампочки и индикаторы изготовлены на основе впаянных диодов. Заменить подобные светоэлементы проблематично, но они отличаются повышенным сроком эксплуатации. Их ремонт случается крайне редко.

Последняя версия 2022 года уже обновилась кардинально. Здесь имеется только стрелочный спидометр, тахометр и другие приборы выполнены в цифровом формате. Лампочки и индикаторы изготовлены на основе впаянных диодов. Заменить подобные светоэлементы проблематично, но они отличаются повышенным сроком эксплуатации. Их ремонт случается крайне редко.

Несколько очень важных нюансов:

1. важным аспектом является полярность диода. Они все будут иметь в одном конце несколько зеленых точек. Эти точки размещены на отрицательной стороне диода. Важно следить, в каком направлении вы будете припаивать диод, поскольку светить он будет в том случае, если его правильно припаять. Можно запомнить начальное положение стоковых диодов или использовать небольшие картины, которые обозначены у каждого места для диода.
2. не нужно касаться диода или других элементов паяльником более чем на одну секунду (можно чуть больше, но не рекомендуется). Использовать можно любой паяльник, главное, чтобы он предназначался специально для маленькой электроники (чаще всего более высокая мощность, что потребляется — 25W или выше). Специальных острых наконечников для этой процедуры не нужно, только не надо использовать наконечник клина.
3. как будет выглядеть ваш диод после приваривания — не очень важно. Главное — его функциональные возможности и структура (будет такой диод держаться после преодоления нескольких колдобин?).

• Как проверить работают ли диоды, не собирая ГУ? Нужно взять плату и ГУ в автомобиль, а потом подсоединить головное устройство к машине. Панельку к ГУ. Плату можно подсоединить к панельке с помощью коннектора (мы уже его отсоединяли), с левой стороны. После включения “габаритов” все диоды должны загореться.

Подсветка приборной панели.

Пара слов о бортовом компьютере

Бортовой компьютер можно обнаружить не во всех машинах Мазда 3, только в комплектации выше «Базовой». Он выдает информацию следующего вида:

• температура воздуха снаружи;
• автономность;
• текущий расход топлива;
• средний расход топлива;
• средняя скорость;
• пройденный путь.

Чтобы начать им пользоваться, необходимо короткое нажатие на кнопку, расположенную на конце рычага включения стеклоочистителя. Каждое последующее нажатие вызовет появление на дисплее следующего вида информации. Если вы захотите обнулить показания, вам нужно зажать кнопку более, чем на три секунды. Если же мигает символ, обозначающий температуру, то, есть вероятность обледенения стекол.

Текущий расход топлива — это величина топлива, затрачиваемого автомобилем, вычисляется в последние две секунды его использования, функция работает при скорости выше 20 километров в час.

Средний же расход топлива обозначает отношение израсходованного топлива к пройденному расстоянию после последнего обнуления бортового компьютера. Средняя скорость определяется, начиная с момента последнего обнуления показаний компьютера и рассчитывается делением пройденного пути на время поездки.

Пройденный путь – расстояние, пройденное после последнего обнуления. Вот и все фикции, которые позволяет использовать бортовой компьютер.

Предупреждающие значки на панели

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.

Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе.

Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.

Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.

Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы». Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.

Приступаем к работе: шаг 1

• На первом этапе необходимо снять панельку. Мы открываем бардачок и нажимаем на зажимы в местах с белыми стрелками. Потом просто оттягиваем панельку от торпедо.

• Головное устройство держат два болтика. Их следует открутить.

• Далее тянем за головное устройство, пока она не выйдет из торпедо полностью.

• Теперь можно отсоединить провода антенны и сети.

• Так выглядит ГУ (головное устройство).

• Сзади справа откручиваем два болтика и аккуратно отсоединяем коннектор к его лицевой панели.

• Сзади слева с противоположной стороны нужно открутить еще два других болтика. Потом снимаем с ГУ его лицевую панель.

• Ложем лицевой частью вниз панель и откручиваем все болтики.

• А вот так выглядит плата.

• Теперь нам придется оттянуть три крепежа в передней части, чтобы снять плату. Лучше это сделать так: просунуть между лицевой панелькой и платой что-то, подходящее по размеру (необходимо проследить, чтобы ничего на плате не сломать). Потом поочередно следует каждую сторону оттягивать к тому момента, пока плата сама не соскочит с лицевой панели.

• Плату отсоединяем. Это лицевая панелька.

Если нужно снять красную полоску-фильтр, выполните приведенные ниже шаги. Если нет, переходите к шагу 2.

• Откручиваем четыре «контроллерных» болтика. Сильно тянем за их пластмассовые части.

• Для удаления красной фильтр-полоски, которая простирается поперек передней панели, придется выполнить следующее: с обеих сторон панели следует удалить самые правые и самые левые (то есть крайние) кнопки. Для этого просто протолкните тонким предметом в местах, что указаны красными стрелками. В итоге кнопки покажутся с лицевой стороны нашей панели. После этого должны появится четыре болтика, которые следует открутить. Вытаскиваем горизонтальную центральную полосу, а из нее уже можно вытащить красную фильтр-полосу.

Расположение и назначение приборов на пиборной панели и щитке мазда 3 / mazda 3

Расшифровка индикаторов приборной панели mazda 626 3 поколение

Этап iii. изменение светодиодов.

• В комбинации приборов используется 21 большой светодиод, которые нужны для 4 главных датчиков (спидометра, RPM, температуры и газа).
• Также есть пару светодиодов, которые обеспечивают свечение других огней в панели (высокие пучки, шорты, замена масла и так далее).
• Если вы хотите использовать белые светодиоды, следует убедится, что удалена красная пленка на лицевой части (видно на фото, представленных ниже).
• Если планируется использование синих светодиодов, то не нужно ожидать от них такого же свечения, как и в оригинальных красных. Дело в том, что синим светодиодам для работы нужно другое напряжение. Возможно, в дневное время они не так ярки как красные, но в ночное время они просто идеальны.

Такую плату можно получить после разборки.

Пластиковое покрытие панели. Вы часто к нему будете возвращаться для того, чтобы узнать, какие светодиоды нужно, а какие не нужно удалять.

Вид спереди щитка приборов.

Тот же элемент, вид сзади. Здесь важно обратить внимание на то, что кругом большинства цифр присутствует красная пленка. Если планируется использование белых светодиодов, то нужно удалить песок с этой пленки.

На этом этапе можно заменить низкую штатную освещенность «газовых» показателей на супер яркий белый свет.

Этап v. технология пайки.

Используемые светодиоды имеют очень крошечные размеры, их пайка может быть сложным процессом. Поэтому следует запастись терпением.

Вам понадобится твердая рука и пинцет для удерживания светодиодов.

Какую технику пайки использовать — решать вам. Есть много методов, однако для примера покажем вам один из них (поэтапность операций показана на картинке).

1. Используя пинцет, возьмите светодиод с одной стороны и, применяя паяльник, расплавьте припой, одновременно подтягивая светодиод.
2. То же самое сделайте с другой стороны.
3. Два соединения светодиода должны быть расплавлены и его нужно оторвать легко и без усилий.
4. После выполнения предыдущих шагов, должны были остаться напои для пайки. Если их нет, следует убедится в соединении с контактом и провести пайку вблизи от предыдущего места. На контакт должен быть добавлен пузырь припоя.
5. С помощью пинцета, который нужен для удерживания светодиода, паяльником следует расплавить припой и подключить к плате одну сторону светодиода.
6. Аккуратно нужно надавить другую сторону светодиода и, используя уже существующую пайку или же добавив новую, следует к плате подключить светодиод с другой стороны.

Полярность также очень важна при работе со светодиодами. Это, можно даже сказать, важнейший нюанс. Если диоды неправильно разместить, они не будут светить. Диаграмма, показанная ниже, поможет вам разобраться что к чему. Она, правда, на английском, но гугл всегда придет на помощь.

После того, как светодиоды будут припаяны, нужно проверить их работу. Дл этого не понадобится собирать головное устройство или комбинацию приборов, можно просто подключить сами провода и включить автомобиль. Также следует включить фары, потому что некоторые светодиоды работают только с включенными фарами. Когда вы все это сделаете, то увидите, правильно ли установлены ваши светодиоды или нет.

Проводить эту нелегкую процедуру следует только в том случае, если вы полностью уверены в своих силах. Перед тем, как приступить к работе, следует почитать различные автомобильные форумы, на которых вы сможете найти много полезной информации на эту тему.

Этап і. демонтаж комбинации приборов.

• Понадобится демонтировать боковую отделку. Для этого сначала нужно избавиться от застежки и потом потянуть всю пластину (сначала можно удалить скребок, который находится около нее, для этого просто нужно потянуть его).

• Далее необходимо добраться до болта, который находится за ручкой, которая открывает капот.

• Теперь нужно потянуть ручку капота до упора назад. Если все сделано правильно, перед вами появится небольшая черная дыра в центре. Туда нужно вставить плоскую отвертку и потянуть. Если будет трудно, следует подтолкнуть ее по направлению к передней части машины. Таким образом, вы разблокируете весь рычаг.

• Выкрутите винт за рычагом.

• Теперь необходимо вытянуть всю нижнюю панель. Сделать это можно, просто потянув ее вниз. Начинать следует с правой стороны.

• Когда у вас будет правая сторона, можно приступать к левой стороне. Ее также нужно потянуть. Нижнюю панель необходимо отключить.

• Она останется присоединенной несколькими соединениями, которые находится с левой стороны. Эту часть можно оставить закрепленной, просто положив ее в сторону, или же можно отсоединить каждое соединение. Для этого, нажмите на вкладки, которые находятся в середине каждого плагина. Потом просто вытащите их. Они имеют связи № 1,2 и 4. На фото, представленный № 3 нужен для светодиодных трубок.

• Следующий шаг уже был описан выше, но чтобы ничего не пропустить, следует напомнить: удаляем декоративную панель. Для этого открываем бардачок, нажимаем зажимы, где показывают белые стрелки. Потом нужно потянуть панель на себя.

• Теперь понадобится вытащить все вкладки, или, хотя бы те, которые находятся в левой стороне. Это нужно для удаления следующей части.

• Теперь посмотрите на область над рулевым колесом. Здесь можно увидеть резиновую заглушку, которая находится рядом с комбинацией приборов.

• Потяните ее вверх, она должна легко оторваться.

• Удаляем «защиту» панели. Для этого нужно аккуратно потянуть вверх и потом вытянуть ее, покачивая в стороны и легонько вниз.

• Вот как она должна выглядеть.

• Удалите два винта, размещенные под панелью.

• Удалите один винт, который в середине, выше панели.

• Для отсоединения задних разъемов переверните комбинацию приборов по направлению часовой стрелки.

• Вы должны увидеть два широких разъема белого цвета. Необходимо нажать на выступы в середине и потом аккуратно вытащить разъем. Не беспокойтесь о том, чтобы запомнить, что куда. Они разной ширины и соответствуют своему входу.
