Крутящие моменты затяжки MAZDA 3 (BK14) 1.6

Mazda 3 1.6 2022 год капитальный ремонт двигателя фото, видео

Skyactiv – оправданная замена

К тому же, моторы SkyActiv (1.5 — 120 л.с., 2.0 – 150 л.с.) не так плохи, как представляют некоторые издания, однако все больше и больше их поведение в повседневной эксплуатации напоминает не самую кошерную для наших условий продукцию VAG. В первую очередь это касается их требовательности к качеству жидкостей и деталей-расходников.

Мотор 1.5 серии SkyActiv G

Заправка не самым качественным топливом приведут к постоянной чистке форсунок и замене катушек зажигания. И, самое опасное, что вообще может происходить вообще с любым двигателем – детонация! Вот от чего нужно оберегать SkyActive. Кстати говоря, свечи тоже напрямую влияют на ресурс. Обычно они живут минимум 60 ткм и что-то кроме оригинальных иридиевых ставить сюда попросту нельзя. Готовьте кошелек.

Система ГРМ адаптирована под работу по двум циклам (Отто и Аткинсона). На впуске электромуфта, на выпуске – гидро.

Многие владельцы отмечают повышенную вибрацию при работе мотора Skyactiv, и сколько бы не меняли бензин, опоры, не промывали топливную систему, решения задачи пока что нет, впрочем, как и последствий, которые наверняка помогли бы разобраться в проблеме.

Так или иначе случаев раннего износа поршневой без «помощи» владельца пока не отмечено и с уверенностью можно сказать, что ресурс агрегатов Skyactiv составляет минимум 250 ткм. Из самых серьезных затрат за это время будет, пожалуй, замена цепи, которая служит примерно 150 тысяч км.

Нагар на форсунках – типичная проблема автомобилей с непосредственным впрыском

Вы здесь

Коленвал мазда 3 модель двигателя z6 1.6

Моменты затяжки двигателя

Крышка клапана (комплект)

 8 — 10 Nm

Подшипник распределительного вала

Ступень 01 5 — 9 Nm изнутри наружу Ступень 02 14 — 17 Nm

Приводная шестерня впускного распредвала

винт с буртиком 89 — 95 Nm  с подкладной шайбой(ами), винт(ы) 69 — 75 Nm  с регулятором распределительного вала 69 — 75 Nm

Приводная шестерня выпускного распредвала

 69 — 75 Nm

Датчик положения распредвала

 5,5 — 7,5 Nm

Устройство натяжения приводной цепи управляющего привода

 8 — 11,5 Nm

Устройство натяжения цепи привода масляного насоса

 8 — 11,5 Nm

Направляющая приводной цепи управляющего привода

 8 — 11,5 Nm

Направляющий ролик — агрегатного ремня

 20 — 30 Nm

Длина новых болтов крепления головки блока цилиндров

 145,5 mmИнформация производителя 145,2- 145,8 mm

Максимальная длина болтов крепления головки блока цилиндров

 146,5 mm

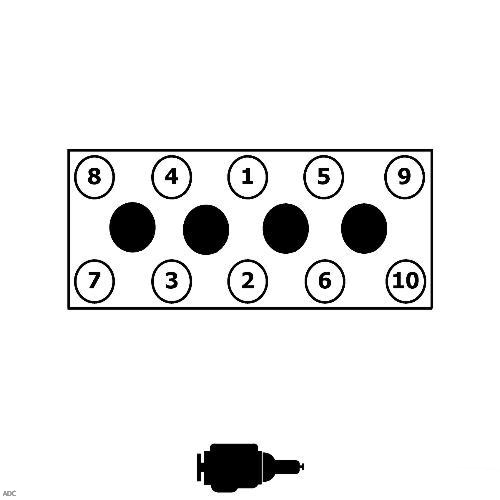

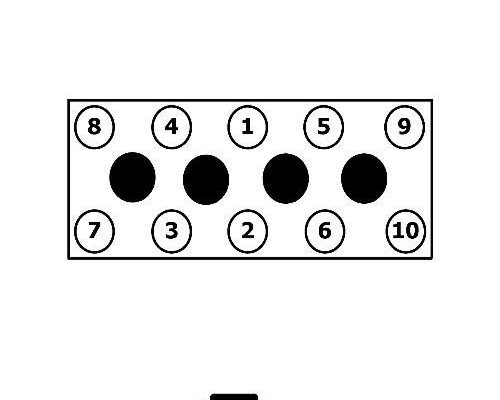

Болты крепления головки блока цилиндров

Ступень 01 3 — 11 Nm  Ступень 02 13 — 17 Nm  Ступень 03 43 — 47 Nm  Ступень 04 88 — 92°  Ступень 05 88 — 92°

Впускной коллектор

 16 — 20 Nm

Выпускной коллектор

 43 — 64 Nm Использовать новую(ые) гайку(и).

Свечи зажигания

 10 — 14 Nm

Труба распределителя топлива

 20 — 26 Nm

Датчик детонации

 16 — 24 Nm

Датчик положения коленвала

 5,5 — 7,5 Nm

Ременный шкив — насоса охлажд. средств

 17 — 23 Nm

Насос подачи охлаждающих средств

 8 — 11,5 Nm

Центральный винт коленчатого вала

 100 Nm 90°

Ведущий диск сцепления

 25 — 33 Nm Затянуть крест-накрест.

Ведомый диск

Ступень 01 46 — 54 Nm Использовать новый болт(-ы), затянуть крест-накрест Ступень 02 76 — 84 Nm  Ступень 03 108 — 116 Nm

Маховик

Ступень 01 46 — 54 Nm Использовать новый болт(-ы), затянуть крест-накрест Ступень 02 76 — 84 Nm  Ступень 03 108 — 116 Nm

Преобразователь крутящего момента

 34 — 61 Nm

Винт(ы) спуска масла

Масло для двигателя 30 — 41 Nm

Цепная звёздочка масляного насоса

 20 — 30 Nm

Масляный картер

до трансп. средства с номером 500000, на блоке цилиндров двигателя 20 — 30 Nm  начиная с трансп. средства с номером 500001, на блоке цилиндров двигателя 17 — 23 Nm  на коробке передач 37 — 52 Nm

Корпус масляного фильтра

Крышка масляного фильтра 30 — 35 Nm  Резьбовая пробка сливного отверстия масляного фильтра 9 — 11 Nm

Шатунный подшипник

Ступень 01 26 — 32 Nm  Ступень 02 80 — 100°

Подшипник двигателя

гайка(и) 74,5 — 105 Nm  винт(ы) 74,5 — 105 Nm

Труба выхлопного газа

 38 — 51 Nm

Кислородный датчик

 29 — 49 Nm

Генератор

 21,5 — 30,5 Nm

Стартёр

 38 — 51 Nm

Компрессор кондиционера

 17,5 — 26,5 Nm

Напорная магистраль компрессора кондиционера

 6,8 — 9,8 Nm

Моменты затяжки на передней ходовой части

Амортизационная стойка

до трансп. средства с номером 500000, на кузове 30 — 40 Nm  начиная с трансп. средства с номером 500001, на кузове 20 — 28 Nm  на поворотном кулаке 54 — 74 Nm

Шток поршня амортизатора

 57 — 76 Nm

Карданный шарнир рулевого механизма

 19 — 27 Nm

Подшипниковая опора стабилизатора переднего моста

 40 — 55 Nm

Рулевая передача

 74 — 105 Nm

Задний нижний поперечный рычаг подвески переднего моста

до трансп. средства с номером 500000, на надрамнике 98 — 132 Nm  начиная с трансп. средства с номером 500001, на надрамнике 75 — 102 Nm

Передний нижний поперечный рычаг подвески переднего моста

на надрамнике 130 — 150 Nm

Крепление колеса

 88 — 118 Nm

Ступица/подшипник ступицы переднего колеса

Центральный болт 35 Nm 90° Использовать новый винт(ы). Центральная гайка 235 — 274 Nm Использовать новую(ые) гайку(и).

Поперечная рулевая тяга на рулевом механизме

 69 — 99 Nm

Головка поперечной рулевой тяги на поворотном кулаке

 37 — 50 Nm

Наконечник поперечной рулевой тяги на поперечной рулевой тяге

контргайка 79 — 108 Nm

Стойка стабилизатора переднего моста на амортизационной стойке

 40 — 55 Nm

Стойка стабилизатора переднего моста на стабилизаторе

 40 — 55 Nm

Шарнир независимой подвески переднего моста на поворотном кулаке

 43 — 59 Nm

Моменты затяжки тормоза

Суппорт дискового тормоза передних колёс

 25 — 30 Nm

Суппорт дискового тормоза задних колёс

 25 — 30 Nm

Кронштейн суппорта дискового тормоза задних колёс

 60 — 76 Nm

Кронштейн суппорта дискового тормоза передних колёс

вариант 1, M12 x 1,75 102 — 118 Nm  вариант 2, M12 x 1,25 79 — 102 Nm

Колёсный тормозной цилиндр задних колёс

 9 Nm

Воздушный клапан

спереди 7 — 9 Nm  сзади 12 — 16 Nm

Датчик — числа оборотов колеса

 4 — 6 Nm

Тормозная магистраль

 13 — 17 Nm

Тормозной шланг

спереди 20 — 27 Nm  сзади 26 — 30 Nm

Моменты затяжки для коробки передач

Выжимной цилиндр

 19 — 26 Nm

Фланцевое соединение коробки передач с двигателем

 37 — 52 Nm

Держатель коробки перемены передач

на коробке передач 67 — 93 Nm

Подшипник коробки перемены передач

на кронштейне КПП, с маркировкой головок болтов 8 84 — 113 Nm  на кронштейне КПП, с маркировкой головок болтов 10 130 — 153 Nm  на кузове 44 — 61 Nm

Приводной вал

Центральный болт 35 Nm 90° Использовать новый винт(ы). Центральная гайка 235 — 275 Nm Использовать новую(ые) гайку(и).

Промежуточный подшипник ведущего вала

 42 — 62 Nm

Резьбовая пробка маслоналивного отверстия коробки передач

Коробка передач F35M-R 40 — 58 Nm  Коробка передач G66M- R 39 — 59 Nm

Резьбовая пробка маслосливного отверстия коробки передач

Коробка передач F35M-R 40 — 58 Nm  Коробка передач G66M- R 39 — 59 Nm  с автоматической КПП 29 — 41 Nm

Моменты затяжки на задней ходовой части

Подвеска заднего моста

на кузове, поворотный кулак 98 — 132 Nm

Балка заднего моста

на кузове 98 — 132 Nm

Подшипниковая опора стабилизатора заднего моста

 43 — 61 Nm

Верхний поперечный рычаг подвески заднего моста

 90 — 123 Nm

Задний нижний поперечный рычаг подвески заднего моста

на заднем мосту 80 — 100 Nm  на поворотном кулаке 76 — 102 Nm

Передний нижний поперечный рычаг подвески заднего моста

 76 — 102 Nm

Крепление колеса

 88 — 118 Nm

Ступица/подшипник ступицы заднего колеса

Блок подшипника ступицы колеса, на поворотном кулаке 49 — 66 Nm

Стойка стабилизатора заднего моста на направляющем устройстве подвески

на поперечном рычаге подвески 43 — 61 Nm

Стойка стабилизатора заднего моста на стабилизаторе

 43 — 61 Nm

Амортизатор заднего моста

на кузове 21 — 29 Nm  на поворотном кулаке 76 — 101 Nm

О двигателях mazda 3 третье поколение (2022 — н.в.)

Технические характеристики

Номера агрегата, например, у ZY-VE находится на площадке под впускным коллектором справа, если смотреть со стороны капота. Чтобы добраться до номера необходимо снять переднюю крышку, воздушный фильтр и электронный блок управления. Площадку с номером придется очищать от грязи.

Тюнинг

С целью улучшить технические характеристики двигатель серии Z часто тюнингуется. В качестве примера можно взять Мазду 3 2006 года выпуска (2л, МКПП). Мощность бензинового мотора увеличивается и начинает соответствовать нормам Евро 2. Для такой цели производится чип тюнинг. Параллельно производится программное отключение катализатора (второго датчика кислорода).Программа управления двс производится через разъем OBDII, который находится слева от рулевой колонки, в специальной нише внизу. Стоит учитывать, то проводя чип тюнинг в специализированном центре, придется дополнительно потратиться на диагностику автомобиля.Программа управления двс производится через разъем OBDII, который находится слева от рулевой колонки, в специальной нише внизу. Стоит учитывать, то проводя чип тюнинг в специализированном центре, придется дополнительно потратиться на диагностику автомобиля.

Радует, что продолжительность прошивания составляет всего около 1 часа. Новое программное обеспечение увеличивает мощность примерно на 10%. Улучшается разгон на низких и средних оборотах. Мотор начинает потреблять меньше бензина.

Устройство и технические характеристики mazda z6

Классическая система сборки такой силовой установки представляет собой рядное расположение цилиндров. Устройство двигателя основано на типичной для Mazda схеме, и головка блока цилиндров практически не подвержена поломкам. Для мотора такого типа характерен невысокий расход топлива, который даже в городском режиме не превышает 8.5 л.

Одной из особенностей двигателя стала система изменения фаз газораспределения S-VT, которая закрепляется на впускном распределительном валу. Установка гидрокомпенстаторов на мотор Z6 не предусмотрена, что будет требовать регулировки клапанов. Основные технические решения, также имеют особенности, которые следует рассмотреть отдельно.

• Привод ГРМ – выполнение по типу DOHC имеет 2 распредвала и обеспечивает стабильную работу двс в любых режимах. В качестве дополнительного оснащения используется S-VT, что улучшает характеристики двигателя;
• Система охлаждения – имеет закрытый контур и жидкосную циркуляцию. Такой способ является наиболее эффективным и приводится в действие движением коленвала. Помпа для охлаждающей жидкости находится на силовой установке и обеспечивает её подачу на радиатор;
• Система рециркуляции – гарантирует более полное сжигание остаточных газов путём их возврата в камеру сгорания. Такой механизм получил название EGR и позволяет сократить выброс вредных веществ, увеличивая экологичность мотора;
• Система смазки – подача масла к основным узлам и деталям происходит под давлением. Полнопоточная очистка исключает попадание примесей, а масляный фильтр имеет обратный клапан для предотвращения пересыхания масляных каналов;
• Система зажигания оснащена электронным управлением, а свечи для Z6 можно выбрать простые, иридиевые или дополненные платиновой накладной. Для их замены потребуется снять блок воздушного фильтра и короб электронного управления. Процедура установки свечей не вызывает сложностей и может выполняться своими руками;
• Поршневая группа – имеет облегчённую конструкцию и изготавливаются из алюминиевого сплава не подверженного тепловой деформации. Для увеличения показателей скольжения юбка поршня покрывается графитом.

Для обеспечения работоспособности двигателя требуется выполнять сервисное обслуживание в рекомендуемые производителем сроки. Профилактические мероприятия необходимы всему навесному оборудованию, а более полное описание узлов двигателя можно найти в сервисном мануале.

Характеристики силовой установки mazda z6

Разработчики двигателя MZR Z6 достигли своей цели создав силовой агрегат, показатели которого оправдали желания многих автолюбителей. Его характеристики достойно представляют Mazda 3, выделяя среди конкурентов.

Параметры мотора MZR Z6 даже сегодня считаются одними из лучших. Машина, оснащенная таким двигателем, вызывает чувство надёжности и уверенности на любой дороге. Минимальные требования к обслуживанию и большой моторесурс делают Z6 моделью, которая ещё долго будет пользоваться спросом.
