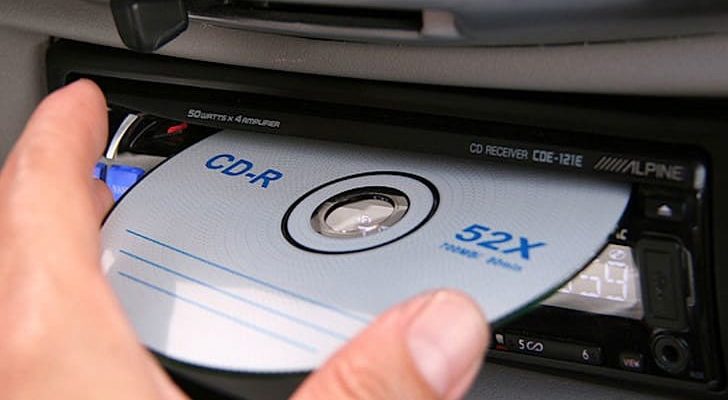

Как вытащить диск из автомагнитолы: когда застрял, застрявший в магнитоле машины

Как вытащить диск из автомагнитолы: когда застрял, застрявший в магнитоле машины Мазда 3

Другие способы

Если владелец не хочет разбирать оборудование, то можно попытаться извлечь диск с помощью подручных инструментов. При использовании посторонних предметов существует риск повреждения поверхности накопителя и корпуса мультимедийного устройства. Для снижения вероятности повреждения пластиковых элементов рекомендуется использовать инструмент, изготовленный из эластичных материалов с мягкой поверхностью.

Распространенные способы принудительного извлечения CD из проигрывателя с помощью:

  • лезвия ножа и 2-сторонней клейкой ленты;
  • воздействия второго диска;
  • пластиковой карты и отвертки.

Замена штатной магнитолы на teyes на андройде

фото8
(Ссылка на источник фото)

Рассмотрим вариант замены заводской магнитолы Мазда 3 БК на китайский мультимедийный комплекс Teyes на системе Android 8.1. Устройство можно приобрести на AliExpress. Из преимуществ отмеченных по отзывам клиента выделяются:

  • девяти дюймовый экран;
  • возможность подключения управления с рулевого колеса;
  • работоспособность бортового компьютера Мазда 3 БК;
  • наличие планок крепления для монтажа БК со ШГУ;
  • 16 Гб внутренней и 1 Гб оперативной памяти.

Процесс установки магнитолы Teyes на Mazda 3 BK:

Первоначально подготавливается новый проигрыватель – устанавливается переходная рамка, подключаются фишки.

Выполняется демонтаж штатного головного устройства по ранее описанной схеме.

Осуществляется перестановка экрана бортового компьютера с ШГУ на магнитолу Teyes.

Подсоединяется штатный разъем питания.

Производится раскладка проводов: три выхода USB и кабель AUX протягиваются в перчаточный ящик, антенны GPS и GSM устанавливаются в нише лобового стекла в центральной части торпеды.

Остаётся выполнить заключительные операции по установке магнитолы Mazda 3 BK.

После установки отмечается работа устройства без глюков. Интернет, навигация, радио, чтение флеш-карт без нареканий. Кнопки на руле обучаются быстро и легко. При этом не удалось настроить бортовой компьютер, на дисплее показывают только часы.

Как подключить сабвуфер к шгу

фото15
(Ссылка на источник фото)

Установка сабвуфера Мазда 3 БК требует подвода электрического питания. Для этого используют следующие варианты:

  • распайка ШГУ Mazda 3 BK для вывода линейных выходов;
  • монтаж электроцепи от колонок;
  • использование нового проигрывателя.

Рассмотрим последний вариант, который требует меньших затрат. Для монтажа сабвуфера на Mazda 3 BK потребуется сей девайс Stinger с алюминиевым корпусом и комплект силовых проводов.

фото16
Stinger

Устройство подключается к штатному разъему магнитолы Mazda 3 BK, соблюдая распиновку.

Про мазду:  Сцепление Мазда 3 (БК)

Для прокладки кабелей необходимо демонтировать ШГУ и внутренние пороги. Провода прячутся под обшивку, а к АКБ тянутся через технологическое отверстие над педалями.

Пластиковая карта и отвертка в помощь

Краткий алгоритм действий, позволяющий извлечь CD-накопитель из лотка:

  1. На поверхность жесткой пластиковой карты или пластиковой отвертки необходимо наклеить кусочек 2-сторонней клейкой ленты. Скотч располагается вдоль фронтальной кромки инструмента, которая вводится в щель дискового проема.
  2. Просунуть инструмент в полость лотка и попытаться приклеить угол карты или жало отвертки к поверхности компакт-диска. Рекомендуется вводить инструмент на глубину 20-25 мм, что обеспечивает надежный контакт между клейкой лентой и поверхностью накопителя. Для приклеивания скотча могут использоваться дополнительные приспособления (например, вторая карточка или стандартная отвертка), которые просовываются в лоток поверх установленного инструмента.
  3. Вынуть вспомогательные приспособления, а затем аккуратно потянуть карту на себя, одновременно извлекая накопитель из проигрывателя.

Для извлечения может использоваться гибкий нож, лезвие которого просовывается под плоскость накопителя. После снятия CD с вала шпинделя производится извлечение накопителя и ножа из лотка. Вместо ножа может использоваться прозрачный диск из пластика, который укладывается поверх лазерных CD, расположенных в цилиндрической упаковке.

Повторное подключение магнитолы к питанию

Чтобы достать застрявший диск, потребуется отключить питание от головного устройства. Перед началом выполнения процедуры необходимо убедиться в наличии специального цифрового кода, позволяющего разблокировать проигрыватель (защита используется на оригинальных устройствах).

Автомобиль необходимо заглушить, а затем отсоединить кабель с отрицательной клеммы аккумуляторной батареи. Если владелец не желает сбрасывать настройки машины, то необходимо вынуть магнитолу из посадочной шахты, а затем отключить жгут проводов от изделия.

После повторного подключения питания происходит перезагрузка проигрывателя, что сопровождается извлечением CD из лотка. Вместо отключения питания можно попробовать извлечь накопитель сбросом настроек с помощью кнопки Reset, расположенной под фронтальной панелью.

Применение ножа или щепки и скотча

Для принудительного извлечения CD из лотка может использоваться лезвие металлического или пластикового ножа, обмотанное 2-сторонней клейкой лентой. Допускается применение деревянных палочек от мороженого или куска от школьной линейки. Часть ленты, которая не контактирует с поверхностью лазерного накопителя, закрывается фрагментом писчей бумаги или целлофана (для предотвращения прилипания к корпусу проигрывателя).

Инструмент вставляется в щель на 30-40 мм, а затем совершаются легкие движения вверх и вниз, позволяющие приклеить скотч к поверхности болванки. Затем нож вместе с накопителем приподнимается и производится извлечение лазерного диска.

Про мазду:  Комплект задней подвески мазда 3 bk в Москве: 193-товара: бесплатная доставка, скидка-54% [перейти]

Применяем дополнительный диск

Перед использованием дополнительного диска необходимо включить питание проигрывателя. На части машин требуется активировать систему зажигания, что позволяет подать напряжение в цепи питания привода компакт-дисков. Второй накопитель вставляется в лоток, а затем необходимо покачать CD, воздействуя кромкой на диск, застрявший в приемном узле. Одновременно производится нажатие на кнопку извлечения накопителя.

Разборка магнитолы

CD может жестко застрять в механизме проигрывателя, что не позволит извлечь элемент традиционным способом.

В этом случае необходимо отключить питание и демонтировать устройство из панели приборов автомобиля.

После того как плеер отсоединен от жгутов проводки, производится снятие верхней крышки. Владелец получает беспрепятственный доступ к лотку с перекошенным лазерным диском, который извлекается через штатную щель. Затем производится проверка механизма, поврежденные детали подлежат замене.

Распиновка штатного головного устройства mazda 3 bk

При проведении работ по замене или ремонту магнитолы Mazda 3 BK понадобится изучить схему распиновки питающей колодки. Это позволит избежать проблем с проводкой и исключить перегорание проигрывателя. Даже при использовании европейского переходника типа ISO потребуется уточнить назначение каждого контакта.

фото5
(Ссылка на источник фото)

Первоначально уточним функционал каждого отдельного контакта штатного головного устройства Мазда 3 БК согласно цветовой принадлежности подключенных проводов:

  • коричневый с белой полосой – плюс переднего динамика слева;
  • зелёный – минус передней колонки слева;
  • красный с желтой полоской – плюс переднего динамика Мазда 3 БК справа;
  • белый с черной и красной полосой – соответственно минус передней колонки справа и задней слева;
  • красный с черной и белой полосой – плюс заднего динамика слева и справа соответственно;
  • синий с желтой полоской – минус правой колонки сзади;
  • жёлтый с зелёной полосой – питание 12 В от замка зажигания;
  • синий с красной полоской – цепь подвода напряжения 12 В от аккумуляторной батареи;
  • черный толстый – общая масса;
  • фиолетовый – питание 12 В от габаритных огней на подсветку;
  • синий с белой полосой – 12 В для питания усилителя антенны;
  • черный тонкий – не задействован, но подсоединен к корпусу.

Зная назначение каждого провода, можно без проблем подключить магнитолу. Но в зависимости от конкретной комплектации Мазда 3 БК, используются два типа колодок питания – J701 и J702. Поэтому требуется знать распиновку для каждой из них.

Про мазду:  Mazda 3 BL (2012-2013) - блок предохранителей и реле - predohraniteli

Распиновка разъема J701 штатного головного устройства Мазда 3 BK:

  • A – FRONT L-ch ( );
  • B – FRONT L-ch (-);
  • C – FRONT R-ch ( );
  • D – FRONT R-ch (-);
  • E – AUTO-ANT;
  • F – AMP-CONT;
  • G – DIM-CANCEL;
  • H – ST-SW 1;
  • I – ST-SW 2;
  • J – REAR L-ch ( );
  • K – REAR L-ch (-);
  • L – REAR R-ch ( );
  • M – REAR R-ch (-);
  • N – B/U;
  • O – TNS ( );
  • P – ILLUMI (-);
  • Q – SPEED;
  • R – UART 1;
  • S – UART 2;
  • T – CAN ( );
  • U – CAN (-);
  • V – ACC;
  • W – AUDIO-PILOT4
  • X – POWER GND.

Схема распиновки колодки J702 Mazda 3 BK:

  • a – ACC;
  • b – AUX-CONT;
  • c – M-BUS (-);
  • d – TEXT CLOCK;
  • e – SIGNAL-GND;
  • f – L-ch ( );
  • g – R-ch ( );
  • h – POWER GND;
  • i – B/U;
  • j – ILLUMI (-);
  • k – M-BUS ( );
  • l – TNS ( );
  • m – TEXT DATA;
  • n – L-ch (-);
  • o – R-ch (-);
  • p – SYSTEM MUTE.

Снятие магнитолы мазда 3 bk

Процедура демонтажа штатного головного устройства Mazda 3 BK начинается со снятия выключателя аварийной сигнализации. Для этого выполняются следующие операции:

  • Обесточивается бортовая сеть Мазда 3 БК посредством отключения минусового контакта от аккумуляторной батареи.
  • При помощи отвёртки с плоским жалом поддевается и извлекается декоративная накладка в середине центральной консоли.
фото1
Овалом обозначена сама накладка. 1- примерно показано место откуда она снимается 2-примерное место расположения болтов, которые откроются после удаления накладки (Ссылка на источник фото)
  • В открывшемся пространстве выкручиваются два крепежных винта верхней накладки торпеды, используя крестовую отвёртку.
  • Преодолевая сопротивление фиксаторов из пластмассы, демонтируется накладка.
  • Отключается разъем питания от кнопки управления аварийной сигнализацией Мазда 3 БК.
  • Зажав фиксирующие пластмассовые планки кнопки, извлечь её из технологического отверстия.

Далее рассмотрим, как снять магнитолу Мазда 3 BK:

Сверху по бокам откручиваются крестообразной отвёрткой два крепежных винта ШГУ.

Затем проигрыватель вытаскивается из посадочного места и отводится в сторону. При этом расстояние будет ограничено длиной питающих проводников.

фото3
(Ссылка на источник фото)

Отсоединяются разъемы питания с тыльной стороны, и штатная магнитола Mazda 3 BK полностью демонтируется.

Специальная кнопка извлечения

Чтобы извлечь лазерный накопитель из лотка, необходимо нажать на кнопку, отмеченную надписью Eject или обозначенную маркировкой в виде выдвинутого диска. На части магнитол со съемной фронтальной панелью (например, бренда JVC) требуется одновременно нажать на клавиши SRC и SEL, расположенные около поворотного регулятора громкости. После появления на дисплее надписи вида Please Eject требуется коротко нажать на кнопку выемки диска.

Заключение

Справиться с заменой магнитолы Мазда 3 БК можно самостоятельно. Главное соблюдать схему подключения проводов. При этом доступны разнообразные варианты проигрывателей, которые отличаются функционалом и ценой.
