На что влияет подсос воздуха из свечных колодцев

Данный вид подсоса очень существенный. Появляется дополнительный свищ непосредственно в камеру сгорания. Меняет топливо — воздушную смесь и приводит к дисбалансу.

Блок управления

Если у вас есть подозрения о неисправности блока управления печкой в вашем японском автомобиле Mazda 626, его можно снять и проверить. Для этого выполняются следующие работы:

  • Отключите минусовую клемму от аккумуляторной батареи автомобиля;
  • Демонтируйте в салоне центральную консоль, открутив все крепления и защёлки;
  • Открутите 4 крепёжных винта, на которых удерживается сам управляющий блок;
  • Сними блок, отключите от него все подключённые провода и тросик;
  • В дальнейшем сборка выполняется в обратной последовательности;
  • Если требуется отрегулировать тросик, нужно установить рычаг, управляющий температурой, в положение максимального нагрева;
  • Конец тросика освобождается от зажима, рычаг заслонки прижимается вниз и тянется зажим троса;
  • В задней части блока предусмотрено наличие трёх контактных гнёзд. Они имеют 6, 10 и 14 контактов соответственно. Используя мультиметр, можно проверить работоспособность всех переключателей.

При обнаружении неисправностей замените компоненты блока управления, либо поменяйте его полностью. Это требуется не так часто. Обычно удаётся обойтись мелкими ремонтно-восстановительными работами.

Возможные причины неисправностей

Множество владельцев сталкивались с тем, что у них действительно плохо дуют печки на Mazda 626, либо не работают вовсе. Здесь нужно узнать причины, чтобы понимать, где искать неисправности и к каким ремонтно-восстановительным работам готовиться. Среди наиболее вероятных причин можно выделить следующие:

  • Радиатор. Он может потечь из-за пробоя и износа, либо же просто засориться. Течь радиатора считается крайне неприятной ситуацией, поскольку ремонтировать его практически бессмысленно, а сама процедура замены достаточно трудоёмкая. Каналы радиатора могут забиться шлаками и прочими отложениями низкокачественных жидкостей охлаждения. Если вы заливали туда воду или сомнительный антифриз, стоит первым делом обратить внимание на состояние радиатора. Иногда помогает его качественная промывка;
  • ОЖ. Сама охлаждающая жидкость также может вызвать проблемы с отоплением. Чаще всего просто падает уровень до критической отметки, связанный с тем, что где-то образовалась течь или же водитель не следил за естественным расходом антифриза, который начал заканчиваться. Проверьте уровень в бачке, долейте до нужной отметки и проверьте работоспособность снова;
  • Патрубки. Ломаются, трескаются, повреждаются, теряют свои крепления. Всё это приводит к разгерметизации и отказу в работе печного оборудования. Рекомендуется проверить все патрубки на предмет целостности и герметичности;
  • Каналы воздуховодов. Причина может крыться в банальном засорении разным мусором вроде травы, опавших листьев и пр. Потому не лишним будет начать с проверки воздуховодов. Печка может плохо думать, если проходимость канала нарушена;
  • Предохранитель. Если печка не работает вообще, то есть не реагирует на включение, тогда одним из виновников может оказаться предохранитель. Это сравнительно хорошая неисправность, поскольку поменять предохранитель легко, а стоит он дёшево;
  • Вентилятор и его моторчик. Выход из строя моторчика заметно неприятнее, хотя обе ситуации с поломкой двигателя и вентилятора печки могут доставить хлопот из-за необходимости замены;
  • Блок управления. Не стоит исключать и то, что у вас банально сломался регулятор, которым осуществляется управление печкой из салона автомобиля.

Вы наглядно можете видеть, что потенциальных причин неисправностей печки, которая не дует вообще или выдаёт очень слабые потоки воздуха, порой даже холодного, довольно много.

Второй метод опрыскивания

В данном случае используется не горючая смесь, а мыльный раствор с разбрызгивателем. Можно использовать любое моющее средство, разбавленное водой.

Для реализации метода понадобиться:

  1. Автомобильный компрессор на 12В (ножной или ручной насос) с переходником для накачки матрасов (обычно идет в комплекте).
  2. Распылитель с моющим средством.
  3. Пакет целлофановый.
  4. Резиновый патрубок подходящего диаметра длиною 1.5 метра.

Порядок действий:

  1. Снимаем патрубок с расходометра (ДМРВ), перекрываем отверстие пакетом и ставим все обратно, хорошо затягивая хомуты. Подсос воздуха в топливной системе: как найти и проверить на бензиновых инжекторных и карбюраторных двигателях и дизелях
  2. Собираем схему – компрессор, переходник, патрубок. Подсос воздуха в топливной системе: как найти и проверить на бензиновых инжекторных и карбюраторных двигателях и дизелях
  3. Вместо клапана рециркуляции воздуха подключаем наш патрубок. На некоторых авто может стоять заглушка. Для подключения также можно использовать штуцер вакуумного усилителя тормозов. Подсос воздуха в топливной системе: как найти и проверить на бензиновых инжекторных и карбюраторных двигателях и дизелях

Включаем компрессор. Будет заметно как раздулась гофра подачи воздуха.

Дальше внимательно слушайте откуда раздается шипение. Мыльным раствором смачиваем все возможные места подсоса. Обращайте внимание на штуцера подсоединения патрубков вакуумных усилителей тормозов, каналов вентиляции, уплотнительные резинки форсунок.

В местах подсоса воздуха будет наблюдаться пузырение мыльного раствора.

Выявляем подсос воздуха в впускном коллекторе

Суть проблемы заключается в том, что в двигателях с указанными выше системами в камеру сгорания проникает лишний воздух.

Он подсасывается уже после ДМРВ/ДАД (датчик абсолютного давления). В результате этого ЭБУ получает данные, которые расходятся с реальными и от этого мотор работает неправильно.

Одним из проблемных мест является прокладка между впускным коллектором и головкой блока. Здесь подсос воздуха может быть минимален, визуально выявить незначительные повреждения сложно и поэтому не все на это место обращают внимание.

Но уплотнители в виде прокладок, герметика могут пропускать и в других местах, причиной этому может быть:

  1. Снижение их эластичности по причине перегрева или продолжительного срока службы;
  2. Частое применение средств для чистки дроссельных узлов, карбюраторов. Эти средства постепенно размягчают уплотнители, что способствует подсосу воздуха.
  3. Механическое воздействие на прокладки при неправильной их замене.

Дизельные двигателя

В дизельном двигателе соляра попадает в цилиндры минуя две топливные подсистемы – низкого и высокого давления. Как правило, именно на участке низкого давления происходит подсос воздуха.

Это может происходить через множество стыков трубопроводов, соединений элементов топливной системы включая и ТНВД.

Проблему усугубляет еще один момент. Чтобы удешевить производство дизельных авто на современных моделях вместо традиционных латунных трубок используют пластмассовые изделия, которые изнашиваются значительно быстрее.

Агрессивная среда, вибрации, перепады температуры – все это негативно сказывается на их эксплуатационных качествах. Это касается и уплотнителей. Как правило, все это начинает проявлять себя через 120-150 тыс. км. пробега.

Часто явное подтекание соляры при неработающем моторе может указать на проблемный участок.

Но при заведенном авто, при закачке топлива из бака, в системе создается давление, которое ниже атмосферного и поэтому сходу выявить подсос воздуха проблематично.

Ищем места подсоса воздуха

Так как конструктивно инжекторные и карбюраторные двигателя отличаются, особенно их топливная и воздушная системы, то рассмотрим возможные места подсоса воздуха по отдельности.

Инжекторные авто:

  1. Вакуумный усилитель и его шланги;
  2. Регулятор холостого хода (при наличии) в районе датчиков;
  3. Прокладка впускного коллектора;
  4. Клапан продувки адсорбера;
  5. Прокладка дроссельного узла;
  6. Форсунки (через уплотнительные кольца);
  7. Патрубок между дроссельным узлом и воздушным фильтром.
  8. Патрубки системы вентиляции картерных газов.
  9. Шпильки ресивера.

Читайте — что будет если отключить адсорбер.

Карбюраторные:

Пункты 1, 3 указанные выше, свойственны и для карбюраторных моторов. Дальше больше внимания стоит уделить карбюратору, так как именно там чаще всего посасывает воздух, а именно:

  1. Через прокладку, расположенную под карбюратором;
  2. Через вышедшие из строя диафрагмы демпфера экономайзера, пускового, дросселя.
  3. Не полное прилегание дроссельной заслонки (к примеру, в результате ее засорения);
  4. Через винт качества топливной смеси;
  5. Подсос воздуха через оси дросселей. Подсос воздуха в топливной системе: как найти и проверить на бензиновых инжекторных и карбюраторных двигателях и дизелях
  6. Через прокладку между крышкой поплавковой камеры и корпусом. В результате сильного пережатия происходит изгиб посадочной поверхности корпуса, он может достигать 1-2 мм по центру. Прокладка ситуацию не спасет. Нужно проводить шлифовку. Подсос воздуха в топливной системе: как найти и проверить на бензиновых инжекторных и карбюраторных двигателях и дизелях

Ищем проблемные места

Самый простой и эффективный способ поиска мест подсоса воздуха, это подать давление в бак. Подтекание соляры, шипение воздуха укажут на проблемные места.

Более сложный, но наглядный способ – заменить стандартные трубопроводы на прозрачные. Вы наглядно увидите где подсасывает.

Часто практикуется метод исключения, когда вместо бака на определенных участках в топливную систему подключается канистра с соляркой.

Начинать нужно с ТНВД и если двигатель заводится без проблем, то смещайтесь дальше к баку по другим элементам топливной системы.

Про мазду:  Термостат Мазда 626 (GE) 4 — официальные цены, купить от производителя для Mazda 626 (GE) 4 в Москве

Так вы исключите проблемный участок и быстро найдете место подсоса воздуха.

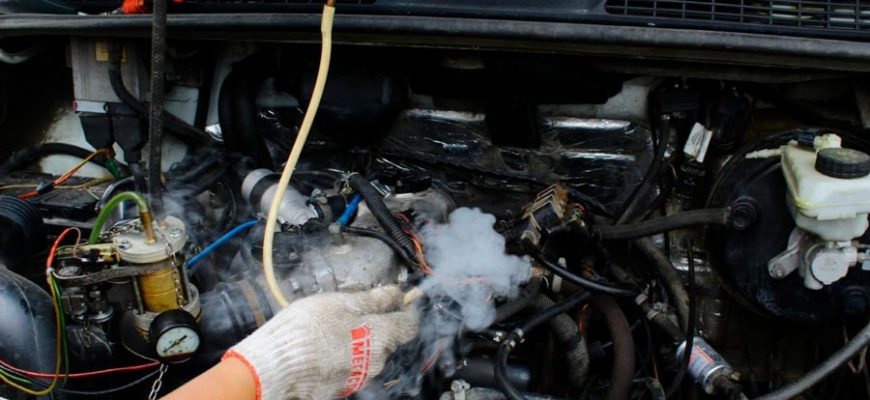

Как проверить подсос воздуха в двигателе

Найти подсос воздуха будет затруднительно, если под рукой нет специального прибора, показывающего утечки. Один из таких приборов называется дымогенератором, диагностика им упрощается в разы и стоит не так дорого.

Раньше подсосы воздуха определяли на глаз. Проливали жидкость на впускной коллектор, во время работы мотора и смотрели пузырьки. Если имеется большой опыт работы с данной маркой автомобиля, то можно применять такой способ. Минусом является то, что во время работы мотора жидкость, пролитая на коллектор, будет еще и бурлить от температуры и можно ошибиться.

На карбюраторе подсос воздуха можно проверить, закрыв рукой или тряпкой сверху, сняв предварительно корпус с фильтром. Если двигатель заглохнет, то утечек нет. Если же продолжает работать, то подсос воздуха есть и его нужно устранить. Как правило, на карбюраторе ведет по плоскости нижнюю пластину, которая затягивается с коллектором. Ее можно шлифануть или заменить на новую. Этой процедуры хватает для определения не герметичности карбюратора.

Вернемся к современным машинам, где проверка подсоса воздуха может затянуться по времени и обнаружить утечку бывает не просто. Основной принцип выявления утечек по воздуху в двигателе — подать дым во впускной коллектор, который и будет выходить там, где есть трещина, не плотно затянутая шпилька или порванная резинка. Проверка двс дымогенератором занимает некоторое время и проходит в несколько этапов:

  1. Поиск входного штуцера или любого другого места на впускном коллекторе. Это нужно для подключения самого прибора и подачи дыма. Бывает затруднительно найти такой вход и приходится использовать канал вакуумного усилителя на впускного коллекторе. При таком подключении невозможно определить подсос воздуха с вут.
  2. Далее нужно заправить дымогенератор моторным маслом. Принцип действия основан на подогреве масла дизельной свечой накаливания. Можно использовать любое моторное масло, которое есть под рукой. Главное не перегревать свечу, постоянно включать и выключать питание или же поставить импульсный источник.
  3. Стандартное исполнение дымогенератора подразумевает подачу воздуха для нагнетания давления, через компрессор. Можно использовать электрический насос от автомобиля, или любой другой, создающий давление не менее 1 атм.
  4. Заглушить впускной патрубок между дроссельным узлом и воздушным фильтром. Можно применить корпус от старого датчика массового расхода воздуха. Залить его монтажной пеной и получится отличная заглушка.
  5. Сделав все подготовительные процедуры, включаем прибор. После того как дым под давлением заполнит ресивер и впускной коллектор, место с подсосом воздуха сразу проявится. Желательно использовать фонарик, чтобы лучше видеть выходящий дым и место утечки.

Дымогенератор можно использовать не только для диагностики авто и воздушных систем. А также для поиска утечек в матрасах, надувных бассейнах и тд.

Таким образом, дымогенератором легко сделать проверку подсоса воздуха. Это очень важная и удобная процедура для поиска неисправностей в двигателе. Многие диагносты задаются вопросом про коррекции топлива при подсосе воздуха. Это один из общих показателей на сканере и может говорить не только об утечке, но и о низкой компрессии, смещённых фазах газораспределения.

Существуют другие способы проверки дымом на подсос воздуха. Один из них с помощью сигареты. Есть даже специальный инструмент для этого. Он представляет собой пистолет для компрессора с внутренней обоймой, в которую заходит сигарета. При нажатии на курок пневмо пистолета папироса раскуривается и выдает обильный дым.

Определить подсосы воздуха в любом двигателе можно дедовским методом, с помощью пролива жидкости на впускной коллектор и область форсунок. Или вариант с сигаретой, но все эти методы не точны и не удобны.

Сама дым машина стоит не малых средств. Поэтому, если ваш двс трясет или плавают обороты езжайте в сервис, где есть дымогенератор. Там вам точно помогут выявить причину без лишних затрат.

Как устранить подсос воздуха

Все зависит от места утечки.

  1. Если утечка между ресивером и коллектором, то заменить прокладку.
  2. С форсунок — заменить резиновые колечки
  3. С вут — заменить усилитель тормозов или шланг с клапаном.
  4. С адсорбера — убрать всю систему или же обновить.
  5. Через дроссельную заслонку — если не влияет на работу двигателя можно не трогать.

Устранение подсосов воздуха не вызывает особых затруднений, главное найти само место утечки.

Как устранить подсос воздуха во впускном коллекторе

Ремонт впускного тракта сводится как правило к банальной замене резинок или прокладок. Но бывают случаи, когда лопается сам коллектор. Тогда лучше заменить на исправную деталь, так как трещины могут быть внутри.

Частым явлением может быть негерметичность патрубков или самого абсорбера. В этом случае его легче заглушить и полностью убрать. Абсорбер — угольный фильтр, служит для очистки паров бензина с бака.

Негерметичность воздуховода устраняется заменой самого патрубка.

Метод опрыскивания

Данный метод нужно применять с осторожностью, чтобы не спалить автомобиль ведь использовать придется горючие жидкости (бензин, очистители карбюратора и т.д.). Не стоит сильно прогревать двигатель и пользоваться открытым огнем.

Суть метода заключается в следующем — через предполагаемые место подсоса воздуха в систему должны попасть горючие пары, к примеру, от бензина. В результате этого смесь обогатиться и измениться режим работы двигателя.

Чтобы выполнить задуманное наберите в шприц горючую смесь и заведите автомобиль. Аккуратно с помощью шприца разбрызгивайте жидкость в местах, где вероятность появления подсоса воздуха максимальна, а это:

  1. Все патрубки и места их соединения от воздушного фильтра до крышки клапанов;
  2. Прокладки форсунок и между головкой блока и впускным коллектором;
  3. В месте соединения патрубка дросселя и ресивера.

Повышение оборотов двигателя будет указывать на то, что через данное место в систему проникает горючая жидкость, а значит подсасывает воздух здесь.

Мотор вентилятора

Не так редко проблема с плохой функциональностью печки, которая не работает вообще или слабо дует, связана с вентилятором. Ломаются лопасти или выходит из строя моторчик. В результате вентилятор может вращаться, но слегка дуть, либо вовсе не нагнетать разогретый воздух.

В случае с автомобилями Mazda 626 и 626 GE предусматривается использование подушек безопасности. Потому перед началом работ с отопителем настоятельно рекомендуется отключить подушки. Иначе возрастает риск их случайного открытия с возможным нанесением травм человеку. Демонтаж и замена моторчика и самого вентилятора печки выполняется достаточно просто. Для этого нужно:

  • Снять панель внутренней отделки, которая располагается непосредственно под вещевым ящиком. Как вы поняли, речь идёт о бардачке;
  • Отключите проводку от электромоторчика печки, резистора и реле скорости вашего вентилятора печного оборудования;
  • Моторчик отопителя удерживается на 3 крепёжных винтах. Их требуется открутить;
  • Теперь вы можете снять электромоторчик вместе с вентилятором;
  • С вала электродвигателя снимается фиксатор, что позволяет отсоединить непосредственно сами лопасти. Проверьте их на предмет целостности;
  • Ремонтировать электромотор не имеет смысла. Не факт, что у вас это получится, плюс намного проще просто приобрести новое устройство. Только для этого необходимо удостовериться, что причина отказа печки вашей Мазды заключается именно в электромоторчике отопителя;
  • Выполните сборку в обратной последовательности.

Добраться до моторчика печки в случае с Маздой 626 сравнительно просто. Но тут нужно действовать предельно аккуратно и не забывать о том, что на машине предусмотрены подушки безопасности. Их крайне важно отключить перед началом работ.

Особенности проверки на карбюраторных двигателях

Как мы уже говорили выше, первое на что нужно обратить внимание на таких двигателях при подозрении на подсос воздуха – карбюратор.

Проверьте, все ли топливо проходит через режим холостого хода. Для этого заведите автомобиль и отключите питающий провод от электромагнитного клапана.

Если двигатель заглох, то ситуация упрощается, так как клапан рабочий. Снимите его и отверните жиклер холостого хода. Проверьте диаметр отверстия жиклера он должен быть 0.40 – 0.45 мм (смотрите характеристики вашего карбюратора). Если диаметр жиклера больше, чем согласно ТУ, то замените его.

Заведите двигатель и методом откручивая ЭМК постарайтесь выставить ХХ. Если это не получается сделать и ощущается, что двигателю не хватает топлива, то значит где-то подсасывает воздух.

Обратите внимание на возможный изгиб фланца карбюратора. Чтобы проверить подсасывает под ним воздух или нет, налейте под него воду.

Если двигатель начал глохнуть, значит проблема в изгибе. В данном случае мы горючую жидкость не применяем, так опасно. Все подробности смотрите в видео от Наиля Порошина.

Пережимаем шланги

В данном случае нужно быть внимательными, так как выявление подсоса воздуха осуществляется на заведенном автомобиле.

Суть метода заключается в том, что на первом этапе на слух выявляются места шипения воздуха, а на втором – при пережиме и отпускании шлангов вакуумного усилителя, регулятора давления топлива и других, идущих к впускному коллектору, проводится мониторинг работы двигателя.

Про мазду:  Руководство по ремонту Mazda 626 (Мазда 626) 1991-1998 г.в. 2.12 Проверка, регулировка натяжения и замена приводного ремня |

Если наблюдаются какие-либо изменения в его работе при выше описанных манипуляциях, то углубленно проверятся конкретный участок.

Перекрытие воздуха

Суть первого метода заключается в отсоединении патрубка от воздушного фильтра и перекрытие его. Этим мы проверим пропускает ли воздух через уплотнители перед или за расходометром.

Алгоритм действий:

  1. Откручиваем воздуховод в районе воздушного фильтра;
  2. Заводим автомобиль;
  3. Перекрываем отверстие любым возможным способом.

Если после расходометра (ДМРВ) патрубок сильно сожмется (засасывается остаточный воздух), а мотор глохнет — это нормально. А если двигатель продолжает, хотя и с перебоями, работать, то по шипению, которое скорее всего возникнет, можно определить место подсасывания воздуха.

Недостаток этого метода в том, что при заведенном моторе и перекрытой гофре в дроссельный узел через масло отражатели может затянуть масло. Особенно это опасно на моторах с большим пробегом или после их капитального ремонта.

Подсос воздуха в коллекторе

Стандартными местами подсоса воздуха в коллекторе являются:

  1. Микротрещины в воздуховодах;
  2. Неплотные соединения;
  3. Через шланги вакуумного усилителя тормозов;
  4. Через уплотнения топливных форсунок.

Именно через эти места лишний воздух, который не учитывается датчиком ДМРВ, попадает в камеру сгорания.

Подсос воздуха в топливную систему

Подсосы из бака могут влиять через систему адсорбера. То есть лишний воздух берется из бака и проходит напрямую во впускной коллектор через адсорбер и шланги. На саму топливную систему бензиновых двигателей никакого влияния не оказывает, в отличие от дизельных. Проверить топливную систему на утечки можно также дымом.

Подсос воздуха гбо

В газобаллонном оборудовании очень много комплектующих через которые может идти подсос воздуха. К примеру, со шлангов, переходников, редуктора. Причем утечки с гбо влияют на работу двигателя не только на газе, но и на бензине.

Подсос воздуха через вентиляцию картерных газов

Влияние такого вида подсоса разное в зависимости от конструкции вентиляции картерных газов. Есть простые системы вентиляции и на них мелкие подсосы на шлангах особо не влияют. Что же касается систем с редукционным клапаном, то там подсос существенно влияет на продувку картерных газов.

Она попросту перестает работать, масло попадает в камеру сгорания и выгорает через глушитель. На многих авто редукционный клапан вентиляции картерных газов стоит в клапанной крышке. И если он приходит в негодность — лопается мембрана, отток не происходит, двигатель трясет, и сама крышка издает характерный свист. В таком случает нужно заменить мембрану, либо крышку.

Частое явление отечественных автомобилей — это подсос воздуха из трубки сапуна и шланг вентиляции картерных газов. Особо влияние не оказывает, так как система прямая и работает только лишь от разряжения малого круга.

Подсос воздуха через масляный щуп

При диагностике утечек дым часто проявляется через масляный щуп. Это нормальное явление, так как дым проходит через впускной тракт, попадает в камеру сгорания, затем спускается под давлением вниз в картер через поршневые кольца и там уже уходит через канал сапуна или щуп.

Подсос воздуха через сальник коленвала

Симптомы такого подсоса проявляются как правило в тряске двигателя. Воздух попадает через задний сальник коленвала, со стороны коробки передач. Утечка оказывает влияние на впускную систему через канал вентиляции картерных газов. Как правило лечится заменой сальника.

Порядок действий

Если на вашей Mazda 626 перестала должным образом функционировать печки, либо она вообще не работает, требуется принимать меры. В особенности, когда сезон холодов приближается или уже наступил. Не стоит откладывать, поскольку порой поиск виновника может затянуться, а ездить в холодной машине не самое приятное удовольствие для водителя и его пассажиров. В подобной ситуации специалисты рекомендуют действовать последовательно. А именно:

  • Начните с проверки предохранителя в соответствующем блоке. На Mazda 626 используется два типа предохранительных блоков, где требуется проверить состояние 9 и 10, либо же 6 предохранителя. Свериться с нумерацией можно по схеме на обратной стороне крышки блока предохранителей. Это актуально, когда печка не работает вообще. Если предохранитель сгорел, отопитель не сможет включаться;
  • Если печка работает только при переведении её в 4 положение на блоке управления, то тут виновником наверняка будет резистор. До него потребуется добраться и заменить;
  • Не лишним будет при неработающей печке проверить массу на электромотор печки, а также сам электрический двигатель. Для этого можно подключить устройство непосредственно напрямую к аккумуляторной батарее;
  • В районе аккумуляторной батареи на автомобилях Mazda 626 присутствует пара реле, заключённый в чёрный пластиковый корпус. Они расположены рядом друг с другом. Одно реле отвечает за сам отопитель, а второе за вентилятор печки;
  • Проверьте состояние регулятора скоростей. Порой бывает так, что ломается и истирается провод, либо выходит из строя привод, переключающий режимы работы печки;
  • С помощью мультиметра можно проверить всю проводку, идущую на вентилятор и электромоторчик. Параллельно зачистите все клеммы. Это может и не поможет, но лишним мероприятием точно не будет.

Отдельно стоит рассмотреть процедуры, связанные с блоком управления, моторчиком печки и самой неприятной работой, подразумевающей замена радиатора отопителя.

Признаки

Суть в том, что смесь соляры с воздухом попадая в ТНВД при запуске двигателя, не дает ему возможности на 100% выполнять свои функции, т.е. перегружает его большим количеством воздуха в топливной камере.

При уже заведенном автомобиле топливо, обогащенное воздухом, сильно пенится и увеличивается в объеме. Поэтому на высоких оборотах ТНВД не успевает его пропускать через себя.

В итоге, при попытке утром завести дизельное авто приходится долго маслать стартером, при этом небольшой дым из выхлопной трубы наблюдаться будет. А при езде, стоянии на светофорах, мотор может заглохнуть из-за недостаточного поступления соляры в цилиндры.

Признаки подсоса воздуха во впускном коллекторе и влияние на работу мотора

  1. Проявляется на холостом ходу. Двигатель троит, но хорошо набирает обороты: без провалов и рывков.
  2. Могут быть зависания и скачки оборотов.
  3. Частые заглохания.

Признаки подсоса воздуха через патрубок воздушного фильтра (воздуховода)

  1. Повышенный расхода топлива
  2. Двигатель глохнет, особенно если стоит ДМРВ
  3. Плавание оборотов
  4. Несбалансированная работа двс

Причины

Причины подсоса воздуха в дизельных авто:

  1. Износ резиновых уплотнителей включая и топливных фильтров;
  2. Ослабление хомутов;
  3. Повреждения в топливном баке;
  4. Износ, потрескивание шлангов;
  5. Повреждения в обратной магистрали;
  6. Износ уплотнителей в крышке ТНВД, привода вала, оси рычага подачи топлива.

Проверка подсоса дымогенератором

Многие заметят, что проверка подсоса воздуха дымогенератором делается на СТО и далеко не у каждого, такой прибор есть в гараже. Но кто мешает сделать дымогенератор самостоятельно своими ручками, ведь в действительности, тут нет ничего сложного.

Подготовьте:

  1. Автомобильный компрессор на 12В или обычный насос.
  2. Пищевой контейнер объемом не менее литра. Обратите внимание, контейнер должен быть с плотной крышкой, желательно силиконовой.
  3. Два соска бескамерки. В одном должен быть золотник, через который будет подаваться давление от компрессора, во втором — золотник выкрутите, так как через него будет подаваться задымленный воздух в систему.
  4. 2-3 сигареты.

Проделайте с двух сторон контейнера отверстия на одном уровне и вставьте в них соски бескамерки. Для уплотнения можно использовать герметик.

Подсоедините шланг к соску без золотника. Шланг можно взять от обратки клапана продувки абсорбера.

Дальнейший порядок действий:

  1. Отсоедините патрубок с расходометром от воздушного фильтра и перекройте его любым возможным способом.
  2. Отсоедините шланг вентиляции картерных газов и заткните его. Вместо него подсоедините шланг, идущий от контейнера.
  3. Подкуренную сигарету фильтром вставляем в сосок без золотника и плотно закрываем крышку.
  4. Подсоедините компрессор к первому соску и включите его.

Нагнетаемый воздух создаст давление, белей дым от сигареты начнет распространятся по системе и там, где есть подсос он начнет выходить.

Друга вариация дымогенератора.

Радиатор

Если проведённая самостоятельная диагностика показала, что причина плохой работы печного оборудования на вашей Mazda 626 кроется в радиаторе, его потребуется заменить. В случае течи и пробоя говорить о ремонте не приходится. Применение разных герметиков не даёт желаемого результата, и вскоре приводит к новым проблемам.

Когда радиатор забился, его можно попробовать промыть специальными составами. Но чаще всего, когда дело доходит до серьёзного ремонта печки, радиатор приходится менять полностью. Чтобы выполнить такую работу своими руками, вам предстоит выполнить следующие манипуляции:

  • Предварительно обязательно отключите минусовую клемму от своей аккумуляторной батареи. Полностью снимать все провода и вынимать АКБ нет никакой необходимости;
  • Из системы требуется слить жидкость охлаждения. Открутите сливные пробки, подставьте под них пустую тару и ждите, пока весь антифриз выйдет. Если это новая охлаждайка, её можно использовать повторно. Для этого просто используйте чистые ёмкости при сливе;
  • Из салона снимается центральная консоль, а также демонтируется приборная панель;
  • От блока обогревателя потребуется отсоединить подключённые шланги в количестве 2 штук;
  • Далее откручиваются болты и гайки на блоке испарителя, а также моторе вентилятора нагнетания воздуха, идущего в салон после прогрева. Блок уберите немного в сторону, чтобы он не мешал в процессе выполнения дальнейших операций;
  • Ослабьте крепление гайки и открутите два верхних крепления обогревательного блока;
  • Далее откручивается нижняя гайка блока;
  • Обогреватель можно снять;
  • На крышке радиатора предусмотрено 4 крепёжных болта, которые требуется открутить;
  • Теперь вы можете полноценно извлечь из блока сам радиатор отопителя вашей Мазды 626;
  • Проверьте состояние демонтированного элемента. Установите на его место новый радиатор.
Про мазду:  Mazda 626 | Моменты затяжки ответственных резьбовых соединений | Мазда 626

Вам остаётся только собрать узел, устанавливая все демонтированные компоненты в обратной последовательности. Решив сделать всё своими руками, старайтесь запоминать последовательность ваших действий в процессе выполнения демонтажных работ. Чтобы упростить себе обратную сборку, ничего не перепутать и действовать правильно, можете промаркировать все элементы системы, либо же записывать свои шаги. Некоторые специально снимают процесс за видео.

Отопительная система на автомобилях Mazda 626 работает достаточно неплохо и выполнена качественно. Но со временем и при нарушении правил эксплуатации что-то может выходить из строя. Некоторые проблемы решаются легко и за считанные минуты. Для решения других требуется приложить много усилий, выделить время и потратить приличную сумму денег на приобретение новых деталей, запчастей и инструментов.

Симптомы

Важно понимать, что сильное обеднение топливной смеси вызовет соответствующую ошибку на панели приборов (инжектор) – это будет указывать на большой подсос воздуха, что исключит стабильную работу мотора.

Незначительное же обеднение смеси станет одной из причин плавающих холостых оборотов, которые как-то еще сможет подкорректировать ЭБУ.

Симптомы подсоса воздуха не трудно отличить от каких-либо еще, это:

  1. Затруднительный пуск двигателя;
  2. Повышенный расход топлива;
  3. Плавающие холостые обороты приводящие к остановке работы мотора;
  4. Понижение мощности, двигатель не тянет.

Тут стоит немного пояснить.

Что касается п.2 – при подсосе воздуха приходится больше времени ездить на пониженной передаче, при этом педаль газа нужно выжимать чуть ли не до полика, держа повышенные обороты.

По п.3 – холостые обороты плохо держатся, а при 900-1000 об/мин автомобиль может заглохнуть. Многие владельцы карбюраторных авто сразу пытаются исправить ситуацию с помощью винта качества и количество топливной смеси, но как правило, это не помогает, так как лишний воздух идет не через канал холостого хода, а, к примеру, прокладку под карбюратором.

По п.4 – к падению мощности, помимо подсоса воздуха, могут привести и другие причины, все зависит от того, какие системы конструктивно внедрены в двигатель.

Пониженные обороты холостого хода свойственны для MAF систем, где во впускном тракте установлен ДМРВ (датчик массового расхода топлива) – возможны ошибки в его работе.

В системах с датчиком абсолютного давления (с MAP сенсором) к падению мощности могут привести ошибки в лямбда зонде, пропуски воспламенения, и опять же бедная смесь.

Многие автовладельцы делают ошибку, при плавающих холостых сразу меняют РХХ или ДМРВ. Делать это не нужно. Проведите сначала диагностику двигателя на возможный подсос воздуха ниже перечисленными способами.

Симптомы подсос воздуха через дроссельную заслонку

Дроссельная заслонка представляет собой узел, включающий в себя саму заслонку, которая открывается при помощи тросика газа или электрического импульса от педали. Также внутри нее есть байпасный канал, через который проходит воздух минуя заслонку, когда она закрыта в режиме холостого хода.

Таким образом свищ через дроссельную заслонку создает дополнительный приток воздушной смеси, и рхх не может справиться с холостым ходом, и он начинает гулять или зависать. Очень частое явление, даже на новых дросселях — это подсос воздуха через ось.  Как правило такая неисправность симптомов не вызывает.

Хлопки от газового оборудования приводят к поломкам заслонки и увеличения щели до корпуса дросселя, что вызывает повышение холостых оборотов.

Симптомы подсоса воздуха во впускном коллекторе

Впускной коллектор предназначен для подготовки топливо – воздушной смеси и доставки ее до камеры сгорания двигателя. Как уже говорилось ранее смесь должная быть 14,7:1. Лишние утечки будут мешать смеси полностью сгореть.

Соответственно впускной коллектор, а вместе с ним ресивер и остальные навесные трубки должны быть герметичны. Как правило нарушение происходит при неправильной затяжке шпилек на коллекторе, прогаре прокладок, трещин в металле. Если автомобиль эксплуатируется на газу происходят хлопки во впуск и прокладки не выдерживают, появляются свищи.

Во многих случаях поиск неисправности, связанной с утечками, вызывает затруднения только лишь из-за отсутствия дымогенератора.

Найти подсос воздуха во впускном коллекторе можно разными методами:

  1. Проливкой на впускной коллектор жидкостью. Метод имеет много минусов и не точный.
  2. Дымогенератором для проверки герметичности. Самый действенный способ проверки впуска и имеет 100 % гарантию поиска подсоса воздуха. При данном методе можно проверить все предполагаемые места возможных утечек.
  3. Косвенно прочитав параметры по сканеру и определить в какую сторону, сместилась топливоподача и показания датчика кислорода.

Симптомы подсоса воздуха через вакуумный усилитель тормозов

Признаки утечек в системе шланг – вут в нестабильной работе двигателя, или же он глохнет сразу после запуска. Смотря какой величины, утечка.

Проверить вут — вакуумный усилитель тормозов на подсос воздуха очень просто. Достаточно снять шланг, соединяющий его с впускным коллектором, заглушить штуцер на ресивере двигателя и завезти мотор. Если симптомы ушли значит дело в нем.

Если вут неисправен и идет подсос воздуха, то его нужно заменить на новый. Ремонтировать такую деталь бесполезно и дороже, так как это тормозная система и ваша безопасность.

Подсос воздуха в вакуумном усилителе тормозов легко найти с помощью не замысловатого прибора под названием дымогенератор. Часто бывает, что сосет наружу с корпуса вут в местах стыка.

Вакуумник важная деталь в автомобиле. Из-за него могут стать твердыми тормоза, не завезтись двигатель или троить.

Симптомы подсоса воздуха через форсунки

На бензиновых форсунках есть два сальника — снизу и сверху. Который около сопла вставляется в коллектор, а другой в рампу. Обе резинки очень важны и обязаны быть в исправном состоянии. Быть, как говорится резиной, а не пластмассой. Иначе возможен подсос воздуха или течь бензина через форсунку. Второе намного опаснее, тем более если выпускной коллектор находится под впускным.

Признаки подсоса воздуха через форсунки — это нестабильная работа двигателя. Излишний воздух попадает непосредственно в камеру сгорания. К примеру, если на третьей форсунке задубела или замята нижняя резинка, этот цилиндр и будет троит на холостом.

Проверить подсос желательно также дымогенератором. Будет хорошо виден дымок, исходящий из-под нижней части форсунки.

Уплотнительные кольца форсунок имеют свои особенности для каждой марки автомобиля. Имеется ввиду размер и диаметр. Поэтому внимательно подходите к выбору запчастей.

Такая неисправность очень часто встречается на автомобилях, в которых, выпускной коллектор находится под впускным. Соответственно происходит постоянный нагрев уплотнительных колец, а зимой еще и резкое охлаждение. Резина быстро дубеет и начинает пропускать.

Сколько стоит проверка на подсос воздуха

Средняя цена за проверку 400 рублей. Все зависит от марки автомобиля и соответственно сложности проведения процедуры. Как правило достаточно найти входной штуцер во впускном коллекторе и соединить к нему шланг подачи дымогенератора.

Устройство системы

https://www.youtube.com/watch?v=fzv7zCLPscA

Практически каждый автомобилист и простой автолюбитель знает, что система обогрева на автомобиле непосредственно связана с системой охлаждения силовой установки. В случае с Mazda 626 всё выглядит примерно следующим образом:

  • Охладительная система находится под давлением. За счёт термостата контролируется процесс циркуляции жидкости охлаждения;
  • За сам циркуляционный процесс отвечает водяная помпа, которую инженеры Mazda установили в передней части БЦ;
  • Термостатный кожух поместили около радиатора двигателя, если это версия с 4 цилиндрами, либо же в задней верхней части ДВС для мотора с 6 цилиндрами, устанавливаемого на Мазду 626;
  • В процессе разогрева мотора сам термостат закрыт, что не даёт ОЖ проникать в радиатор. После прогрева, когда температура доходит до рабочих показателей, термостат начинает открываться, что позволяет антифризу проходить через радиатор;
  • В состав обогревательной системы 626 Мазды входит вентилятор нагнетания и собственный печной радиатор, непосредственно соединенный с двигателем. Через этот радиатор проходит горячая ОЖ. Это позволяет в результате с помощью воздуховодов и вентилятора подавать тёплый воздух в салон, обогревая машину изнутри, а также всех находящихся там пассажиров и водителя.

Ничего необычного или нестандартного в системе отопления на автомобилях Mazda 626 нет. Но нужно знать хотя бы теорию устройства отопителя, чтобы понимать свои дальнейшие действия.

Оцените статью
Мазда Топ Ру
