Как поменять фару на Мазда 3

Демонтаж фары

Чтобы добраться до крепления ПТФ на Мазда 3, лучше всего сделать это через нишу передних колес:

1. Вывешиваем автомобиль с одной стороны с помощью домкрата;
2. Снимаем переднее колесо;
3. Если есть пластиковая защита (подкрылок) – извлекаем пистоны и отводим ее в сторону;
4. Получаем доступ к точкам крепления.

На Мазда 3 противотуманки имеют 3 три точки крепления (указаны цифрами 1,2,3 на фото ниже).

С помощью крестообразной отвертки:

1. выворачиваем саморезы;
2. вытягиваем корпус фары на себя;
3. осторожно извлекаем ее из бампера;
4. если автомобиль на подъемнике – то достаем корпус фары из-под машины;
5. если автомобиль поднят на домкрате – через нишу колеса.

Замена лампы ближнего света мазда 3

Лампа ближнего света внешним видом напоминает глаз робота и находится в центре блока фары. Чтобы вытащить лампу из корпуса, следует повернуть ее основание на четверть оборота против часовой стрелки. Отсоединить разъем питания можно нажав черный язычок фиксатора.

Надо избегать прикосновений к стеклу новой лампы — следы, оставленные пальцами, приведут к скорому перегоранию лампы. Убрать следы можно спиртом и салфеткой.

Установка лампы происходит в обратном порядке.

Замена лампы дальнего света мазда 3

Лампа дальнего света расположена на внутренней стороне блока фары. Следует отсоединить разъем питания, разобравшись с фиксатором. Затем повернуть основание лампы против часовой стрелки и достать ее из фары. Заменить новой лампой в обратной последовательности, не касаясь пальцами стекла.

Замена лампы поворотника мазда

Лампа сигнала поворота находится на внешней кромке блока фары. Получив доступ к лампе из колесной арки, следует повернуть основание лампы против часовой стрелки и достать лампу из фары. Затем просто вытащить старую янтарную лампу и установить в патрон новую. Потом вернуть лампу в фару в обратном порядке.

Замена лампы птф

Если противотуманные фары на Мазду 3 уже установлены, а предстоит лишь замена пришедшей в негодность лампы или разбитого стекла, тогда алгоритм работ будет следующим:

1. Снимаем крышку с блок-фары, отстегнув защелки;
2. Отсоединяем клеммы;
3. Отсоединяем защелку лампы и извлекаем ее.

Совет: предварительно измерьте старую лампу и новую.
Даже у одного производителя изделия могут отличаться по габаритам.
Цоколь при этом остается идентичным – Н3.

Остается только установить купленную взамен старой лампу в фару и закрепить ее с помощью защелок. Остальные операции по сборке следует проводить в обратной последовательности. (см. также статью Где разместить противотуманные фары на Газель бизнес)

С правой ПТФ трудностей также не предвидится. Единственный технический момент – демонтаж блока розжига.

Совет: очень часто блок розжига крепится к кузову автомобиля на двухсторонний скотч.
Для наших дорог – это недолговечный крепеж.
Поэтому, следует найти точку крепления понадежнее, например, с помощью гайки или винта зафиксировать его на правом крыле.

Замена стекла

Более сложной операцией в техническом плане является замена треснувшего или разбитого стекла.

Здесь потребуется:

1. демонтаж корпуса самой ПТФ;
2. его разборка;
3. установка нового стекла;
4. сборка;
5. монтаж на автомобиль;
6. последующая регулировка противотуманных фар Мазда 3.

Обратите внимание!
В свободной продаже стекло для противотуманной фары Мазда 3 не всегда можно найти, зато его легко найти на авторазборках.
При покупке обращайте внимание на состояние отражателя – его плохое состояние свидетельствует о трещинах в стекле.

Замена фар

Известен ряд случаев, при которых показана полная замена фар. К ним относятся: нарушение целостности стекла, отражателя либо рассеивателя, повреждение оптики в случае ДТП, и т.д. Чтобы полностью снять переднюю фару с автомобиля придется немного помучаться, поскольку необходимо будет демонтировать бампер и радиаторную решетку. Опишем подробно всю последовательность действий:

• обесточиваем бортовую сеть автомобиля, отсоединив минусовую клемму с источника питания;
• желательно машину поднять на подъемнике, либо загнать на эстакаду. Благодаря этому, проще будет подобраться к крепежным элементам бампера, расположенным в его нижней части;
• демонтируем радиаторную решетку;

выкручиваем все элементы крепления переднего бампера, аккуратно отсоединяем пластиковые застежки, чтобы их не сломать;

• перед демонтажем бампера желательно оклеить его специальной упаковочной пленкой, которая поможет сберечь лакокрасочное покрытие;
• снимаем бампер;
• перед тем, как снять фару, необходимо отсоединить все провода, которые питают лампочки дальнего и ближнего света, указатели поворотов, исполнительные элементы корректора;
• фара зафиксирована при помощи трех болтов и самореза, которые следует выкрутить, чтобы ее снять.

Установка новой фары осуществляется в обратной последовательности. Правда есть один нюанс: фару необходимо отцентровать, иначе между ее корпусом и бампером могут появиться зазоры.

Что касается задних фонарей, то их замена не представляет особой сложности. Фонари откручиваются со стороны багажника. При этом в хэтчбеке предусмотрены специальные технологические отверстия для их демонтажа, а в седане – достаточно снять обивку багажного отсека. После того, как все крепежные элементы выкручены, фонарь легко снимется.

Замена фары мазда 3

Чтобы поменять лампу дальнего света, нужно действовать по следующему плану:

1. Выключить зажигание.
2. Перевести центральный выключатель освещения в положение «выкл».

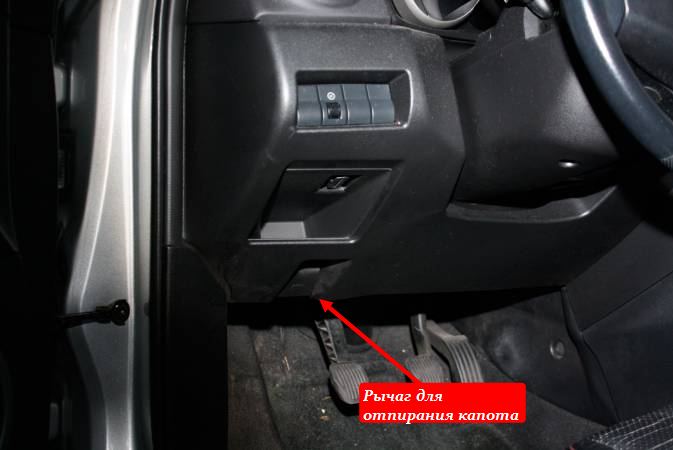

3. Открыть капот.
4. Отсоединить провод от «-» клеммы АКБ. Если замена проводится по ходу движения, нужно демонтировать щиток, который блокирует доступ к тыльной стороне блокфары.
5. Отсоединить электрический разъем, нажимая на фиксатор.
6. Снять лампу.

После того, как снял разъем, снять фару на Мазда 3 не составляет труда. Старая лампа убирается, вкручивается новая, провода и гайки возвращаются на место.

У второго и третьего поколения Мазда 3 фары снимаются проще: не убираем блок-монтаж, не снимаем бампер, так как снять переднюю фару здесь можно и без этого. Это одно из основных преимуществ оптики на более современных моделях «трешки». Для владельцев первого из трех поколений (Мазда 3 до 2008 года выпуска включительно) вопрос, как снять фару, решается самым сложным образом.

Как сменить лампы ближнего света в mazda3

Ксенон мазда 3

Несмотря на оригинальный дизайн оптики, у владельцев автомобиля Мазда 3 есть некоторые нарекания на ее работу. На некоторых версиях машины головной свет не достаточно яркий. Помимо этого, штатные лампочки часто выходят из строя. А каждый раз менять их довольно проблематично.

Решением проблемы стала установка ксеноновых ламп, которые полностью адаптированы для эксплуатации на этом транспортном средстве. Выбор ксенона для данной модели достаточно обширен, начиная с бюджетных ламп, и заканчивая более дорогими. В принципе, все они отрабатывают одинаково хорошо.

Для замены лампочки потребуется снять и разобрать фару (этот процесс описан выше). После установки ксенона необходимо отрегулировать световой поток.

Подкапотное пространство

Замена противотуманной фары Мазда 3 начинается не с переднего бампера, в котором она установлена, а из подкапотного пространства. (см. также статью Установка противотуманных фар на Гранту: технические сложности и пути решения)

Порядок действий следующий:

1. Снимаем минусовой провод с аккумулятора;
2. Отсоединяем клеммную колодку от блока расхода воздуха;
3. Снимаем корпус воздушного фильтра;
4. Получаем свободный доступ к фаре головного света.

Разборка-сборка

Теперь предстоит работа по замене старого стекла.

Этим процессом придется заниматься самому, поскольку:

• Официальные СТО не осуществляют такую работу. Они предлагают заменять старую ПТФ новой. Цена фары – более 2000 рублей, не считая работ по ее установке;
• Самостоятельный процесс несложен, занимает полчаса на механические операции и сутки – на сушку клея. Все расходы минимальны (покупка бу фары и тюбика клея не превысит 400 рублей).

Инструкция по замене стекла:

1. С помощью острого ножа поддеваем старое стекло;
2. Счищаем остатки герметика по контуру фары;
3. Обезжириваем корпус и устанавливаемое стекло бензином;
4. Наносим герметик на фару и на посадочный ободок корпуса;
5. Аккуратно прижимаем стекло на противотуманную фару Мазда 3;
6. Остатки герметика счищаем;
7. Оставляем фару сохнуть на сутки;
8. На следующий день собираем и устанавливаем фару на автомобиль.

Регулировка фар

Иногда, даже на автомобиле, оборудованном автоматическим корректором фар, возникает необходимость их тщательной регулировки (например, после замены). Процедура не отличается сложностью и для ее проведения не потребуется наличие сложного оборудования и инструментов. Все можно сделать самостоятельно, имея под рукой лишь набор отверток.

Процедура самостоятельной регулировки:

1. Для моделей без системы корректировки света, регулировка вертикального направления производится при помощи специального винта, который находится между лампами дальнего и ближнего света. Регулировка горизонтального направления осуществляется при помощи винта, находящегося между лампами ближнего света и поворота. Вращением этих винтов подбирается оптимальная величина и расположение светового пятна.
2. Для модификаций Мазда 3, в которых установлен корректор фар, регулировка осуществляется несколько другим способом. Непосредственно на самой фаре находится механизм регулировки светового потока. Для вертикальной регулировки необходимо плоской отверткой вращать верхний винт по часовой стрелке, либо против нее. Боковым винтом при помощи крестовой отвертки регулируется горизонтальный поток.

Как видно, процедура регулировки светового потока фар в автомобиле Мазда 3 не отличается сложностью и не займет много времени. Выполнить ее самостоятельно смогут даже новички.

Регулировка фар мазда 3

Неправильно отрегулированные передние фонари не только уменьшают эффективную зону видимости, но и создают аварийную ситуацию для идущих навстречу автомобилей. Но, несмотря на то, что фонари у Мазда 3 достаточно просто регулируются, настройка и регулировка фар должна выполняться специалистом. Только незначительные изменения можно вносить самостоятельно.

Для этого нужно использовать винт регулировки светового пучка, расположенный между лампами ближнего и дальнего света. Винт, обведенный синим, отвечает за настройку в вертикальной плоскости, а обведенный красным – в плоскости горизонтальной. Чтобы поставить винт в нужное положение, можно ориентироваться по видимости перед собой, но лучше использовать специально размеченный участок стены и дороги.

Хорошо подобранная и правильно настроенная оптика – залог безопасности движения автомобиля. Поэтому, даже если какие-то фонари выглядят более эффектно, но не соответствуют техническим параметрам, лучше отказаться от их применения. А к установке и настройке огней всегда нужно подходить с предельной осторожностью, чтобы не подвергнуть себя риску дорожно-транспортного происшествия.

Ремонт фар мазда 3

С необходимостью ремонта или замены фары сталкиваются многие владельцы «матрешек». Самая распространенная проблема состоит в том, что у Мазды 3 «потеют» фары. Причина ее возникновения очевидна: где-то имеется нарушение герметичности, из-за чего под стекло попадает вода. Чтобы найти место попадания влаги, нужно снять всю фару.

Для этого откручиваются две гайки, вынимается два провода, один из которых идет на поворотник, другой – на стоп-сигнал. Фара тянется на себя и легко снимается. Если в ней оказалась вода, ее достаточно просто вылить. Просушка феном и дуйка компрессором не требуется.

После снятия, нужно промыть все пространство под фарой и отклеить от нее уплотнитель. Делать это нужно крайней осторожно, потому что в случае массивного повреждения, влага получит свободный доступ. Стекло после этого начнет потеть постоянно. Как правило, уплотнитель отклеивается легко, греть его не нужно.

Теперь остается вытащить лампочки и хорошо их промыть. А затем нужно просмотреть места, которые могут стать причиной скопления влаги.

В первую очередь, это отверстия, расположенные по обе стороны от места вкручивания лампочки. Если они забиваются пылью или грязью, нарушается вентиляция, и стекло начинает потеть.

Вторым делом, просматривается стекло. Если оно раскололось или разгерметизировалось (например, скололся уголок), то его надо тщательно заплавить. Таким образом, если у Мазда 3 потеет передняя или задняя фара – нужно искать дефект стекла или нарушение вентиляции.

Когда причина запотевания найдена и устранена, остается только вернуть на место уплотнитель, вмонтировать фару и зажать гайки. Дело сделано!

Вторая по популярности проблема у «маздоводов» — потускневшее стекло. Если стекло потускнело, не помогут никакие работы, в том числе полировочные: полировка фар у Мазда 3 помогает восстановить их блеск, но никак не влияет на прозрачность оптического поликарбоната.

Многие, не имеющие опыта в разборке фар Мазда 3 водители, спрашивают, как разобрать фару у того, кто ее уже разбирал. И получают довольной простой ответ на этот вопрос: нужно хорошо нагреть стекло, чтобы оно само начало отходить по месту припоя. Для нагревания используются самые различные методы, но чаще защелки нагреваются струей горячей воды, после чего в них подкладывается тонкий плоский предмет, который используется в качестве рычага.

По мнению большинства автолюбителей, не так сложно разобрать фонарь, как снять старый герметик. Его нужно соскабливать, стараясь не повредить подложку. Затем можно ставить новое стекло, которое, как правило, тоже требует предварительного нагревания. Чтобы не допускать попадания внутрь воды, можно нагревать его горячим феном.

Замена отражателя линзы на Mazda 3 bl, bk и bm также вполне может быть выполнена своими руками. Фара снимается, нагревается и раскрывается, после чего появляется доступ к отражателю. Если он загрязнился, достаточно очистить поверхность, если изменил цвет от времени – нужно будет менять. При этом стоит оценить состояние фонаря в целом: возможно, проще поменять весь комплект.

Светодиодные лампы для мазда 3

Современная оптика Мазда 3 представлена светодиодными LED фонарями только в самых дорогих, топовых, комплектациях. Но, учитывая несомненные преимущества светодиодов, многие автовладельцы начинают задумываться об их установке на более бюджетные версии автомобилей, а также на машины предыдущих поколений.

В первую очередь, подкупает долговечность: считается, что хорошие светодиоды могут служить несколько десятков лет за счет высокой устойчивости к перепадам температур, вибрации и ударам. Да и уровень светоотдачи здесь гораздо выше, чем у других типов огней.

Но есть и один нюанс. Несмотря на то, что в магазинах можно встретить разные виды светодиодных «светильников» и отдельные светодиоды, светодиодные лампы на Мазда 3 менять должны только специалисты. То же самое касается ремонта или замены уже установленных с завода LED-фар.

Система коррекции света

В автомобиле Мазда 3 корректор фар работает по следующему принципу: в зависимости от скорости движения и загрузки транспортного средства, система управляет оптической частью фар так, чтобы световые потоки равномерно освещали дорогу и не ослепляли встречный транспорт.

При изменении загрузки автомобиля, которая определяется специальными датчиками, установленными в его передней и задней частях, электронный блок управления системой коррекции света в автоматическом режиме изменяет направления оптических осей фар. Инновационная система управления позволяет максимально точно отрегулировать свет фар, что значительно повышает эффективность освещения.

Помимо регулировки фар при изменении загрузки автомобиля, система в автоматическом режиме выполняет коррекцию световых потоков при изменении скорости его движения. Это позволяет повысить безопасность движения. Во время езды с включенным светом (ближним или дальним), на блок управления системой коррекции фар поступает информация о скорости автомобиля, которую передают датчики DSC или ABS.

Заметим, что коррекция света фар Мазда 3 может осуществляться в ручном режиме при помощи соответствующих органов управления на приборной панели. В любом случае, это очень полезная опция.

Подчеркнем, что при включении зажигания включается система коррекции света фар, и водитель отчетливо слышит звуки работы ее исполнительных механизмов. Это вполне нормально, поскольку бортовой компьютер автомобиля посылает сигнал на проверку ее работоспособности. При движении по дорогам с плохим покрытием, постоянная работа корректора фар Мазда 3 вызвала бы их мерцание, чтобы это предотвратить, система специально работает с определенным интервалом.

Если предохранитель фар вышел из строя, корректор фар работать не будет, несмотря на то, что у него есть свой отдельный предохранитель.

Тюнинг фар мазда 3

Самый простой и доступный способ преображения передних огней – это установка накладок, или, как их еще часто называют автолюбители, «ресничек». Основная их функция – декоративная, но есть и полезный бонус: «реснички» перекрывают часть стекла и тем самых защищают его от повреждений.

Еще один вариант усовершенствования фонарей Мазды 3 – ксенон или светодиоды. Изменив начинку фары, можно изменить и ее внешний вид, а также заметно повысить функциональность.

Установка ксенона мазда 3

Поскольку галогеновые фары не отличаются долговечностью, а стоят ненамного дешевле, чем ксенон, Мазда 3 часто переоснащается более концентрированными и яркими ксеноновыми фарами. Разумеется, такая инициатива исходит от самих владельцев – с завода эти машины чаще идут или с галогеном, или со светодиодами.

Установка ксенона на Мазду 3 — задача, требующая внимательного подхода.  План работ по его установке включает:

• снятие галогеновых ламп: отсоединяется штекер, снимается резинка, отгибается удерживающая пружина;
• круговую обрезку резинки, которая держится на проводах ксеноновой лампы; получается кольцо, которое нужно немного подрезать под выступ на лампе (она прижмет пружинку);
• установку лампы на место, прижатие пружинки;
• продевание проводов сквозь резиновый кожух и установку его на место (лампу помещаем насечкой вниз);
• соединение проводов: красный совмещаем с оранжевым, черный — с черным;
• изоляцию.

После установки на ближний свет ксеноновых фар у Мазды 3 штатный дальний свет по своему качеству будет мало чем отличаться от него. Поэтому у многих владельцев возникает вполне объяснимое желание – поменять на ксенон и галогеновые фонари дальнего света.

Альтернативой такому решению может стать установка биксенона. Это более совершенная версия ксеноновых фонарей, принципиальное отличие которой заключается в наличии специальных «шторок». Они позволяют использовать одну и ту же лампу как для ближнего, так и для дальнего освещения, изменяя направление и степень рассеивания световых лучей.

Фары мазда 3: различия поколений

Как известно, производство первого поколения легендарной Акселы было запущено в 2004 году. Противотуманки у этих авто устанавливались только на топовые комплектации, в этих же комплектациях галогеновые менялись на ксенон. Противотуманки имели прямоугольную или овальную форму.

Стандартный набор ламп первого поколения «трешки» выглядел следующим образом:

1. Галогеновые:

• ближнего света (Н7) на 55 Вт, в форме цилиндра, двухконтактные;
• дальнего света (НВ3) на 65 Вт, в форме буквы «Г», цоколь из пластика;
• противотуманная (Н11) на 55 Вт, аналогичные дальнему свету.

2. Одноконтактные лампы накаливания:

• простой указатель поворота (PY 21W) – оранжевого цвета, на 21 Вт;
• бокового указателя поворота (W5W) – без цоколя, желтого цвета, на 5 Вт;
• сигнала движения задним ходом (PY 21W) на 21 Вт;
• заднего дополнительного стоп-сигнала (WY16W) на 16 Вт;
• подсветки номерного знака, передних габаритов, багажного отсека (W5W) на 5 Вт.

3. Двухконтактные лампы накаливания (Р21 и 5W): задние габариты и сигнал торможения, на 21 и 5 Вт соответственно; цоколь из металла.

В 2006 году инженеры внесли небольшие изменения. Так, красные и оранжевые кружки задних стопарей и указателя поворота уступили место прозрачным кружкам, органично вписавшимся в общий вид автомобиля. А уже в 2009 году на смену этой модификации пришло второе поколение, которое приятно удивило автолюбителей своим внешним видом и функционалом. Хотя многих смущал непривычный дизайн задних фонарей, да и слегка вытянутая, заостренная, форма передних фар.

В 2022 году дальний и ближний свет на Мазда 3 сменился адаптивными фарами. Это было одно из самых заметных обновлений в рамках рестайлинга. Слегка изменились и контуры задних фонарей.

В 2022 году на смену этой модели пришло третье поколение Акселы, которое выпускается заводом и по сей день. Считалось, что он стал более «женственным», что, возможно, стало причиной небольшого снижения потребительского спроса. Поэтому в 2022 году компания произвела очередной рестайлинг, и оптика сыграла здесь не последнюю роль:

• Изменилась форма передних и задних окуляров и противотуманок, они стали более органично вписываться в дизайн.
• И на седане, и на хэтчбеке Мазда 3 стекло фары заменили оптическим поликарбонатом. Он не уступает стеклу по прочности (и даже превосходит его), но со временем покрывается микроскопическими трещинами и мутнеет под действием повреждающих факторов внешней среды.
• Передняя оптика стала светодиодной.

Сейчас в базовых комплектациях на Акселу устанавливаются галогеновые фонари с омывателями, а в топовой комплектации – светодиодные огни LED. Светодиодные противотуманки LED предусмотрены во всех комплектациях.

В заключение

Как видите, процесс замены стекла длительный только из-за особенностей кристаллизации клея, а по времени сами технические работы не превышают 2 часов. (см. также статью Что выбрать и как подключить противотуманные фары на Калину правильно)

Аналогично обстоят дела и с заменой ПТФ – от вас требуются только несложные навыки работы с инструментами и свободное время. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
